一、 產品概述

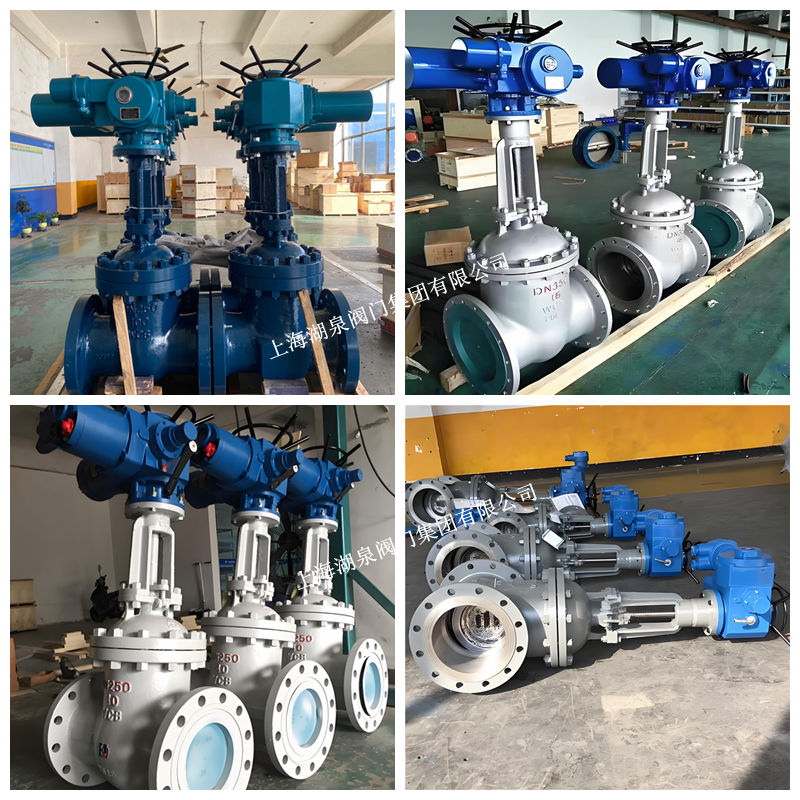

Z941W-25P DN300 不銹鋼明桿楔形電動閘閥是一款專為工業管路系統設計的自動化切斷與控制設備。該閥門采用法蘭連接方式，公稱通徑為DN300，公稱壓力為PN2.5MPa（25kg/cm²）。其核心特征在于“Z941W”型號標識，其中“Z”代表閘閥，“9”代表電動驅動，“4”代表法蘭連接，“1”代表明桿結構，“W”代表密封面由閥體直接加工或堆焊而成（即本體密封），“25P”表示公稱壓力2.5MPa且主要過流部件材質為鉻鎳不銹鋼（如304/CF8系列）。該產品廣泛應用于石油、化工、制藥、電力、冶金等行業的管路上，適用于全開或全關的截?cái)嘤猛?，不適用于節流調節。其設計符合國家標準GB/T 12234及JB/T 79等相關規范，具備結構緊湊、密封可靠、操作便捷及耐腐蝕性強等特點。

二、 主要技術參數

三、 材質說明 (304/316L選項)

• ‌閥體/閥蓋‌: 通常采用 ‌ZG0Cr18Ni9 (CF8/304)‌ 或 ‌ZG00Cr17Ni14Mo2 (CF3M/316L)‌ 鑄造不銹鋼。316L材質因添加鉬元素，耐點蝕和縫隙腐蝕能力優于304，特別適用于含氯離子環境或強酸介質。
• ‌閘板‌: 與閥體材質一致，保證整體耐腐蝕性同步。
• ‌閥桿‌: 采用 ‌1Cr18Ni9Ti‌ 或 ‌0Cr18Ni9 (304)‌ 不銹鋼，經調質及表面氮化處理，具有優異的抗腐蝕性和耐磨性，防止閥桿卡死。
• ‌密封副‌: “W”型設計意味著密封面通常由閥體和閘板本體材料配對，或通過堆焊司太立(Stellite)鈷基硬質合金增強硬度和耐磨性，實現金屬對金屬的硬密封，耐高溫、抗擦傷。
• ‌填料‌: 柔性石墨或PTFE編織填料，具有良好的密封性能和自潤滑性。
• ‌其他零件‌: 螺栓螺母采用高強度不銹鋼或合金鋼，手輪通常為球墨鑄鐵或鑄鋼。

四、 結構特點與優勢

• ‌明桿結構設計‌：
  閥桿螺紋位于介質之外，通過閥桿的升降直觀顯示閥門的開啟程度。這種結構便于操作人員現場觀察閥門狀態，同時閥桿螺母不與介質接觸，減少了腐蝕風險，延長了傳動部件壽命。

• ‌楔式彈性閘板‌：
  采用楔式單閘板結構，閘板兩側密封面呈楔形。在關閉狀態下，介質壓力作用于閘板背面，使其緊緊壓在出口端閥座密封面上，實現自密封效果。對于中大口徑（如DN300），內部設有推力軸承，有效降低啟閉扭矩，使操作更加輕便靈活。

• ‌高性能電動執行機構‌：
  配備專用電動裝置，支持遠程集中控制、就地控制及手動應急操作?？筛鶕?jù)需求選配開關型或調節型（4-20mA信號輸入/輸出），具備過載保護、限位準確、反饋信號穩定等功能，滿足自動化控制系統的要求。

• ‌優異的耐腐蝕與密封性能‌：
  全不銹鋼材質結合精密加工的密封面，確保了閥門在酸、堿、鹽等腐蝕性介質中的長壽命使用。密封副經過特殊處理，泄漏率低，符合嚴格的環保與安全標準。

• ‌流體阻力小‌：
  閘閥全開時，流道直通，介質流動阻力極小，幾乎無壓降，適合大流量輸送工況。

五、 應用領域

• ‌石油化工‌：原油輸送、煉化裝置中的酸堿介質管道。
• ‌制藥工業‌：高純度水、藥液輸送系統，要求衛生且無污染。
• ‌電力行業‌：電廠化學水處理系統、冷卻水系統。
• ‌環保工程‌：污水處理、廢氣洗滌塔循環管路。
• ‌食品釀造‌：對衛生等級有要求的液體物料輸送。

六、 選型與安裝建議

• ‌介質確認‌：請嚴格核對介質成分、溫度及濃度，以確定選用304還是316L材質。若介質含有固體顆粒，建議考慮加裝過濾器或選用耐磨性更強的密封面。
• ‌電源與控制‌：確認現場電源電壓（AC380V/220V等）及控制信號類型（開關量/模擬量），以便匹配正確的電動執行器型號。
• ‌安裝方向‌：閥門可水平或垂直安裝，但建議閥桿朝上，以利于潤滑和維護。安裝前需清理管道內雜物，避免損傷密封面。
• ‌定期維護‌：雖然電動閘閥維護量小，但仍需定期檢查電動裝置運行情況、填料函密封性及電氣接線牢固度，確保長期可靠運行。

注：以上技術參數基于通用標準及產品典型配置，具體尺寸、重量及詳細電氣參數請以廠家提供的最新圖紙及技術協議為準。
