產品概述

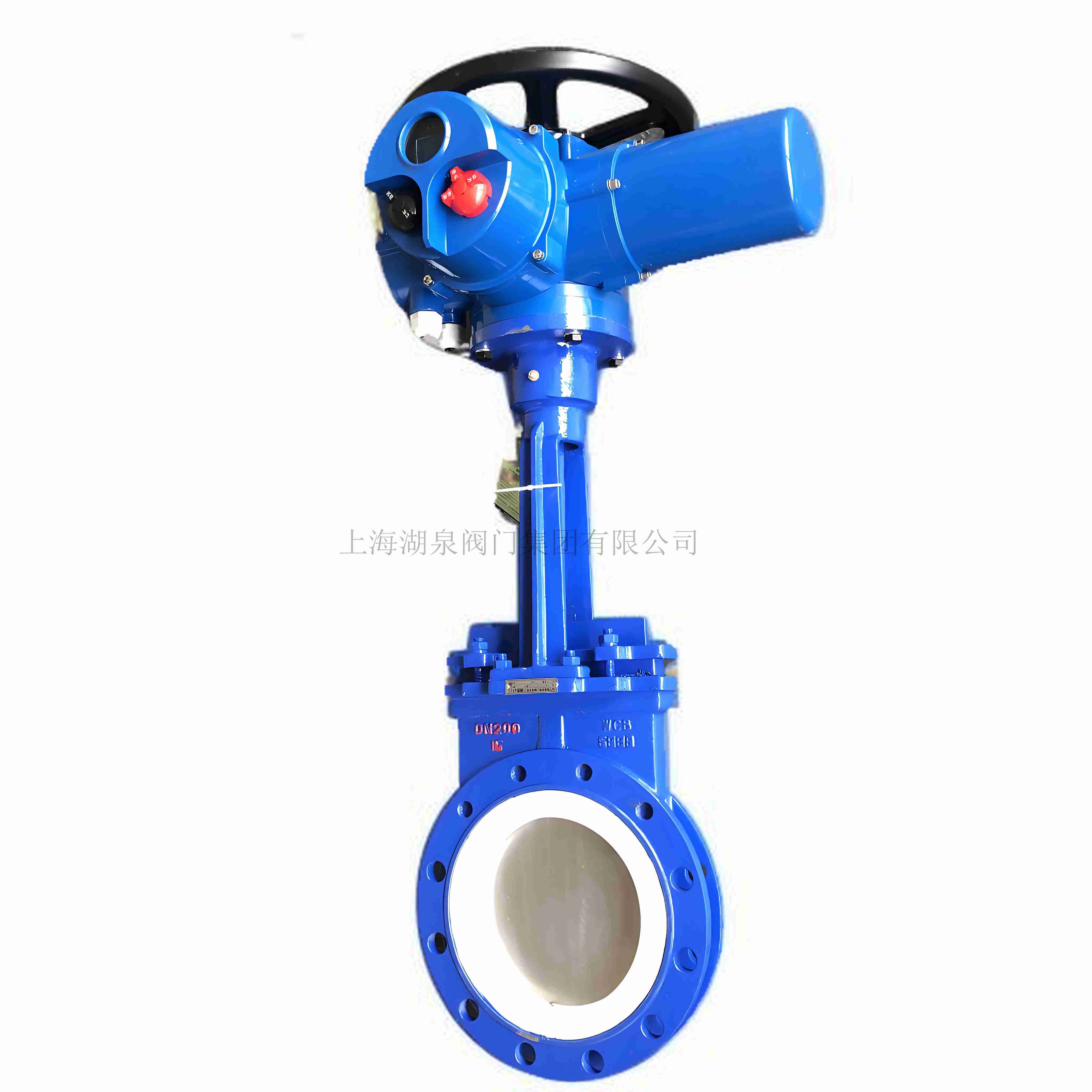

DN100 電動刀型閘閥（型號通常標識為 PZ973X/H-10C/16C 等）是一款專為復雜流體介質設計的工業切斷閥門。該閥門采用對夾式連接結構，配備多回轉式電動執行機構，實現了遠程自動化控制與現場手動操作的雙重保障。其核心設計亮點在于“刀刃式”閘板結構，使其在污水處理、污泥排放及含纖維介質管道中具有防堵塞性能和切斷能力，是市政污水廠、工業廢水處理及環保工程中的關鍵控制設備。

核心防堵塞設計原理

• ‌刀刃式剪切功能‌：閘板頭部設計有鋒利的斜刃口。在閥門關閉過程中，閘板如同刀片般切入介質流，能夠直接切斷水中的纖維、毛發、塑料條等長條狀雜物，從根源上防止雜物纏繞閥桿或堆積在密封面導致卡澀。
• ‌自清潔刮除作用‌：閘板在啟閉運動時，其側面與閥座密封面緊密貼合并產生相對滑動。這種運動具有刮除效應，能有效清除附著在密封面上的粘著物、淤泥和結垢，保持密封面的清潔，確保長期使用的密封可靠性。
• ‌直通式流道設計‌：閥門內部通道平整流暢，無死角、無凹陷。當閥門全開時，閘板完全縮入閥體外部或緊貼管壁，形成全通徑流道，極大降低了流阻，避免了介質中懸浮物的滯留和沉淀，進一步降低了堵塞風險。

主要技術參數

• ‌公稱通徑‌：DN100 (4英寸)
• ‌公稱壓力‌：PN1.0 MPa / PN1.6 MPa (常用標準，可根據工況定制)
• ‌連接形式‌：對夾式 (Wafer Type)，安裝長度短，節省空間。
• ‌驅動方式‌：電動 (Electric Actuator)，支持 AC380V/50Hz 或 AC220V/50Hz。
• ‌防護等級‌：IP65 (標準型，防塵防雨水) 或 IP67 (防水型，可短時浸水)。
• ‌防爆等級‌：可選配 Ex dIIBT4 / Ex dIICT4 防爆電機，適用于易燃易爆環境。
• ‌工作溫度‌：
  • 軟密封 (橡膠/PTFE)：≤ 80℃ ~ 180℃
  • 硬密封 (不銹鋼/硬質合金)：≤ 425℃ (具體視材質而定)
• ‌適用介質‌：污水、污泥、紙漿、煤漿、灰渣、含有懸浮顆粒及纖維的混合液體。

結構與材質特點

• ‌閥體與閘板‌：通常采用碳鋼 (WCB)、不銹鋼 (304/316) 或鑄鐵材質。不銹鋼閘板具有優異的耐腐蝕性，有效防止因介質腐蝕導致的密封泄漏和部件損壞。
• ‌密封形式‌：
  • ‌軟密封‌：采用聚四氟乙烯 (PTFE) 或橡膠密封圈，密封性能極佳，零泄漏，適用于常溫污水。
  • ‌硬密封‌：采用金屬對金屬密封，耐磨損、耐高溫，適用于含有硬質顆?；蚋邷毓r。
• ‌閥桿設計‌：采用明桿或暗桿結構。明桿結構便于觀察閥門開關狀態；暗桿結構節省安裝高度。閥桿經過精密加工和防腐處理，確保傳動平穩。

功能優勢

• ‌自動化控制‌：配備智能電動執行器，可接收 4-20mA 模擬量信號或開關量信號，實現精確的遠程啟閉控制和流量調節。支持與 PLC、DCS 系統聯動，融入工廠自動化網絡。
• ‌應急手動操作‌：電動裝置配有手動切換手柄。在斷電或故障情況下，可迅速切換至手動模式，通過手輪進行操作，確保生產安全，防止事故擴大。
• ‌結構緊湊，重量輕‌：超短結構長度設計，相比傳統閘閥大幅減輕重量，降低管路負荷，節省安裝空間和材料成本。
• ‌維護簡便‌：對夾式結構使得閥門拆卸無需切割管道，便于日常檢修、更換密封件和維護保養，降低運維成本。
• ‌雙向密封‌：部分高端型號支持雙向密封設計，無論介質從哪一側流入，均能保持良好的密封效果，適應復雜的管網流向變化。

應用領域

• ‌市政污水處理‌：用于進水口截斷、沉淀池排泥、污泥脫水車間泥漿管線、曝氣池配水系統等。
• ‌工業廢水排放‌：造紙廠紙漿管道、化工廠腐蝕性污水管道、食品廠含纖維廢水管道。
• ‌其他行業‌：電力行業灰渣排放、礦山礦漿輸送、煤炭行業洗煤排水等。

選型與安裝建議

• ‌選型注意‌：根據介質的腐蝕性、溫度、含固率及纖維含量選擇合適的閥體材質和密封形式。高纖維介質優先選用軟密封刀閘閥以增強剪切效果；高磨損介質建議選用硬密封或耐磨涂層。
• ‌安裝方向‌：雖然刀閘閥通?？扇我夥较虬惭b，但建議介質流向與閥體箭頭方向一致，以優化密封性能和使用壽命。
• ‌管道支撐‌：由于對夾式閥門依靠法蘭螺栓夾緊固定，安裝時需確保管道兩端法蘭平行且同軸，避免管道應力作用于閥門本體，導致閥體變形或泄漏。
