一、 產品概述

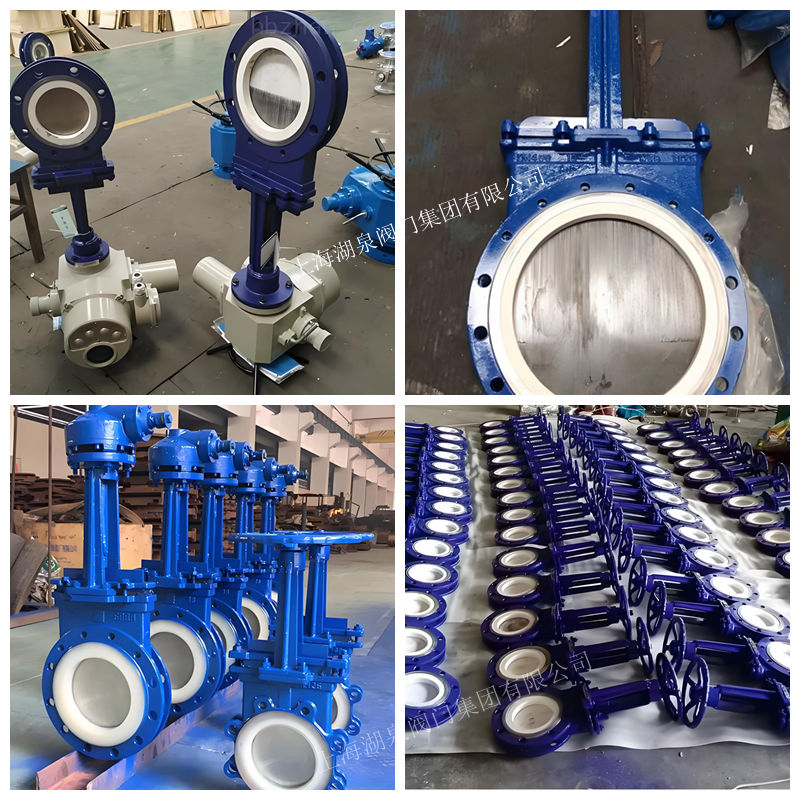

上海湖泉閥門集團有限公司PZ973TC-16C DN100 是一款專為嚴苛工況設計的‌電動陶瓷鑄鋼刀閘閥‌。該閥門屬于薄型漿液閥系列，核心特點在于其過流部件及密封面采用高性能工程陶瓷材料，閥體主體為鑄鋼材質。它主要應用于含有高硬度顆粒、磨損性強或具有腐蝕性的固液兩相流介質管道系統中，作為啟閉裝置使用。特別適用于火力發電廠干灰系統、礦山礦漿輸送、化工灰渣處理等場景，能夠有效解決傳統金屬閥門易磨損、易卡阻的痛點。

二、 核心技術參數

• ‌型號‌：PZ973TC-16C
  • ‌P‌：平板閘閥/刀閘閥
  • ‌Z‌：驅動方式為電動
  • ‌9‌：連接形式為法蘭（部分標準中對夾式也歸此類，具體視廠家設計，通常DN100以上多配法蘭）
  • ‌7‌：結構形式為明桿楔式單閘板（刀型）
  • ‌T‌：密封面材料為陶瓷（陶）
  • ‌C‌：閥體材料為碳鋼/鑄鋼
  • ‌16‌：公稱壓力為1.6MPa（注：搜索結果中提及1.0MPa-1.6MPa區間，16C通常對應1.6MPa，實際選型需確認具體壓力等級，此處以型號標識為準）
  • ‌C‌：閥體材質代號
• ‌公稱通徑‌：DN100
• ‌適用溫度‌：≤200℃ - 250℃（取決于具體密封件配置，一般常溫至中溫）
• ‌適用介質‌：干灰、礦漿、灰渣水、煤漿、污水、紙漿等含固體顆粒的腐蝕性或磨損性介質。
• ‌驅動方式‌：智能一體化電動裝置（支持遠程控制和開度指示）。

三、 主要結構與性能特點

1. 耐磨耐腐蝕性能

閥門的關鍵過流部件（如閘板、閥座密封環）均采用‌高檔增韌結構陶瓷‌制造。陶瓷材料硬度極高（HRA88以上，僅次于金剛石），具有優異的化學穩定性、抗高溫蠕變性和熱震性。這使得閥門在面對高速流體中的硬質顆粒沖刷時，表現出極強的耐磨損、耐沖蝕和耐腐蝕能力，使用壽命遠超普通不銹鋼或鑄鐵閥門。

2. 獨特的“刀型”切割設計

閘板底部設計有鋒利的‌刀刃形邊緣‌。在關閉過程中，閘板能夠切斷流體介質中的纖維物質、軟顆?；蚪Y(jié)垢物，防止介質堆積在密封面上。這種設計有效避免了傳統閥門常見的“卡灰”、“積灰”現象，確保閥門在惡劣工況下仍能靈活啟閉。

3. 優化的密封結構

• ‌保護唇技術‌：閥座陶瓷密封環內徑處設有保護唇結構，可在閥門即將關閉時防止硬物從內徑處剪裂陶瓷密封環，提高密封可靠性。
• ‌雙向密封潛力‌：雖然刀閘閥通常為單向密封，但通過選用O形密封圈或特殊閥座設計，可實現雙向密封，滿足更高要求的關斷需求。
• ‌底部壓緊裝置‌：閥體底部配置閘板壓緊裝置，確保關閉時閘板緊密貼合閥座，實現零泄漏或微泄漏效果。

4. 緊湊輕便的結構

采用‌超短結構長度‌設計，相比傳統閘閥大幅節省安裝空間，減輕管路系統整體重量。結構緊湊，可任意角度安裝，有效減少管道振動對閥門的影響，適合空間受限的復雜排布管道。

5. 智能化電動控制

配備智能一體化電動執行機構，具備以下優勢：

• ‌遠程控制‌：支持遠距離操作，適用于高空、危險或難以接近的區域。
• ‌精確調節‌：若用于節流調節，開度遠程調整誤差可控制在1.0mm以內，自鎖性能良好。
• ‌狀態反饋‌：可提供實時開度指示和故障報警信號，便于納入DCS或PLC自動化控制系統。
• ‌節能高效‌：部分電液動版本液壓傳動效率高達80%，運行平穩，沖擊力小。

四、 典型應用領域

• ‌電力行業‌：火力發電廠除灰系統（干灰、濕灰）、倉泵出料輸送、石子煤系統。
• ‌礦山與冶金‌：煤炭洗選、礦漿輸送、濾渣漿處理、鋼鐵廠除塵灰排放。
• ‌化工與造紙‌：紙漿濃度調節、化工原料漿液輸送、污水處理系統中的污泥排放。
• ‌建材行業‌：水泥廠生料、熟料粉體輸送，石灰石漿液控制。

五、 選型與安裝建議

• ‌介質匹配‌：確認介質中是否含有大粒徑硬質塊狀物，雖具切割功能，但過大異物仍可能損傷陶瓷密封面。
• ‌壓力等級‌：DN100口徑下，請根據管道實際工作壓力選擇1.0MPa或1.6MPa等級，避免超壓使用。
• ‌安裝方向‌：注意介質流向，通常建議垂直安裝或水平安裝，避免倒置安裝導致雜質沉積在閥腔底部影響密封。
• ‌維護周期‌：盡管陶瓷部件壽命長，但仍需定期檢查電動執行機構的潤滑情況及電氣線路連接，確?？刂菩盘枩?zhǔn)確無誤。
