上海湖泉閥門集團有限公司手動刀閘閥（Manual Knife Gate Valve）是一種專為處理高粘度、含固體顆粒、纖維及漿料介質而設計的工業切斷閥門。其核心特征在于采用刀刃狀閘板，通過垂直于流體方向的升降運動實現管路的全開或全關。根據驅動方式的不同，主要分為手輪驅動、鏈輪驅動和傘齒輪驅動三種形式，廣泛應用于污水處理、造紙、礦山、化工及電力等行業。

一、 產品概述與工作原理

手動刀閘閥由閥體、閥蓋、刀型閘板、閥桿、密封件及手動驅動裝置組成。其工作原理是通過旋轉手輪、拉動鏈條或轉動傘齒輪手柄，帶動閥桿作直線運動，從而驅動刀型閘板垂直升降。

• ‌開啟狀態‌：閘板完全升起，介質通道全開，流阻極小，幾乎無壓力損失。
• ‌關閉狀態‌：閘板下降，其底部的刀刃切入介質并緊貼閥座密封面，切斷流體。刀刃設計具有剪切功能，可刮除密封面上的粘著物、纖維及固體顆粒，防止堵塞，確保密封可靠。

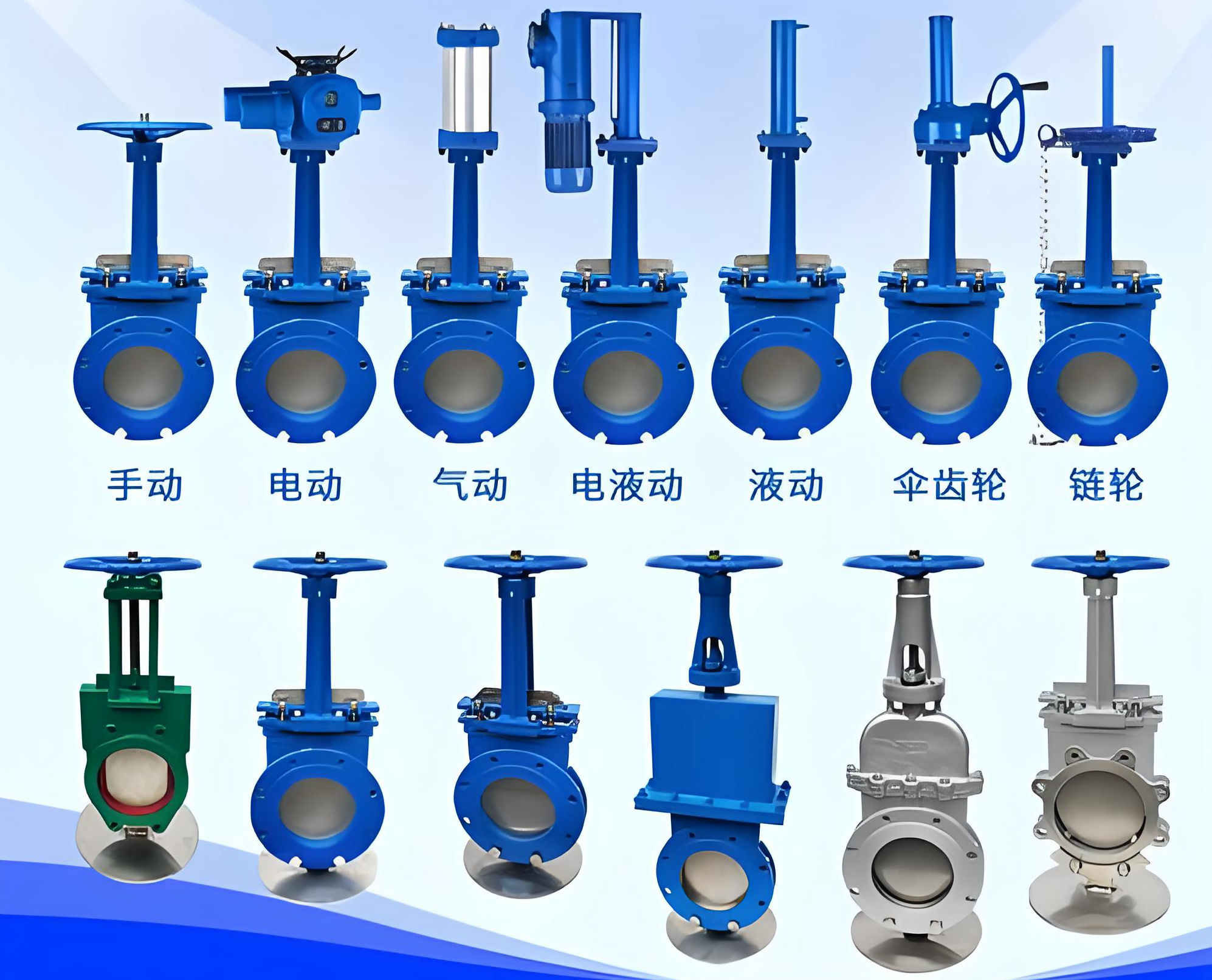

二、 主要驅動方式分類

針對不同的工況、口徑及安裝位置，手動刀閘閥提供了三種主要的驅動解決方案：

1. 手輪驅動 (Handwheel)

• ‌特點‌：結構最簡單，操作直觀。通常用于小口徑（DN50-DN300）或低壓力的閥門。
• ‌適用場景‌：地面安裝、操作空間充足、啟閉扭矩較小的場合。常見于小型污泥池、實驗室管道或輕型工業管路。
• ‌優勢‌：成本低，維護簡便，無需額外傳動部件。

2. 鏈輪驅動 (Chain Wheel)

• ‌特點‌：在手輪軸上安裝鏈輪，通過鏈條進行傳動。
• ‌適用場景‌：主要用于高空安裝、地下井室或操作位置不便直接接觸閥門的場合。操作人員可在地面或安全區域通過拉動鏈條來控制閥門啟閉。
• ‌優勢‌：解決了高處或狹窄空間操作難的問題，延長了操作距離，提高了操作安全性。

3. 傘齒輪驅動 (Bevel Gear)

• ‌特點‌：在閥桿頂部安裝傘齒輪箱（圓錐齒輪箱），利用齒輪嚙合原理改變傳動方向并增加扭矩。
• ‌適用場景‌：適用于大口徑（DN300以上）、高壓力或介質阻力較大的閥門。由于大口徑閥門啟閉需要較大的力矩，直接用手輪操作費力，傘齒輪傳動可顯著降低操作力，使啟閉輕便靈活。
• ‌優勢‌：省力高效，傳動平穩，特別適合頻繁操作或重型工況。部分設計支持雙向操作，便于觀察閥門開關狀態。

三、 核心技術特點

• ‌剪切與自清潔功能‌：刀型閘板底部加工成鋒利的刀刃，關閉時可切斷介質中的纖維、紙漿及固體顆粒，并刮除密封面雜質，有效防止閥門卡阻和泄漏。
• ‌超短結構長度‌：采用對夾式或薄型法蘭連接，結構緊湊，重量輕，占用安裝空間小，便于在狹窄管路中安裝，同時降低了管路系統的整體重量和成本。
• ‌全通徑設計‌：閥門內部流道為全圓形，無凹槽、無滯流區，介質流通順暢，流體阻力極小，不易發生堵塞現象。
• ‌多種密封形式‌：
  • ‌軟密封‌：采用丁腈橡膠、三元乙丙橡膠、氟橡膠或聚四氟乙烯（PTFE）等材料，可實現零泄漏（A級），適用于常溫及對密封要求高的介質。
  • ‌硬密封‌：采用不銹鋼堆焊硬質合金或金屬對金屬密封，耐磨損、耐高溫，適用于高溫、高壓及磨損性強的介質。
• ‌防堵設計‌：部分高端型號在閘板上端配備PTFE刮泥器，防止粉塵砂礫進入填料盒；進口端可加裝耐磨折邊錐體，保護密封面免受顆粒沖刷；閥體四周可設置沖洗口，便于清理沉淀物。

四、 主要技術參數

• ‌公稱通徑‌：DN50 ~ DN1200（部分定制可達DN3000）
• ‌公稱壓力‌：PN1.0、PN1.6、PN2.5 MPa（美標Class 150LB等）
• ‌適用溫度‌：
  • 軟密封：-38℃ ~ +100℃（視橡膠/四氟材質而定）
  • 硬密封：-38℃ ~ +425℃（甚至更高，視金屬材質而定）
• ‌閥體材質‌：鑄鐵、球墨鑄鐵、碳鋼（WCB）、不銹鋼（304、316、316L）等
• ‌閘板材質‌：不銹鋼（2Cr13、304、316）、表面鍍鉻或離子氮化處理以增強耐磨性
• ‌連接方式‌：對夾式、法蘭式（GB、HG、ANSI、DIN、JIS等標準）
• ‌泄漏等級‌：軟密封可達A級（零泄漏），硬密封通常為D級

五、 應用領域

• ‌污水處理‌：城市污水、工業廢水、沉淀池排泥、污泥輸送。
• ‌造紙工業‌：紙漿、木漿、黑液、白液等纖維介質的控制。
• ‌礦山與電力‌：煤漿、灰渣、尾礦、礦砂、石灰石漿等磨損性介質。
• ‌化工與石化‌：含有固體顆粒的化學原料、催化劑、聚合物漿料。
• ‌食品與醫藥‌：食品漿料、淀粉、制藥過程中的固液混合物（需選用衛生級材質）。
• ‌建材與鋼鐵‌：水泥漿、瀝青、爐渣、冷卻水系統。

六、 選型與維護建議

• ‌選型要點‌：需明確介質性質（顆粒大小、纖維含量、腐蝕性）、工作溫度、壓力等級、安裝空間及操作頻率。對于大口徑或高粘度介質，優先選擇傘齒輪驅動；對于高空或隱蔽安裝，選擇鏈輪驅動。
• ‌安裝注意‌：閥門應垂直安裝在水平管道上，閥桿向上。安裝時需預留足夠的操作空間，特別是傘齒輪和鏈輪的操作半徑。
• ‌維護保養‌：定期向閥桿螺母、傘齒輪箱加注潤滑脂；檢查填料密封，如有泄漏可適當壓緊填料壓蓋或更換填料；長期靜止后首次操作前，建議先微開閥門沖洗密封面。
