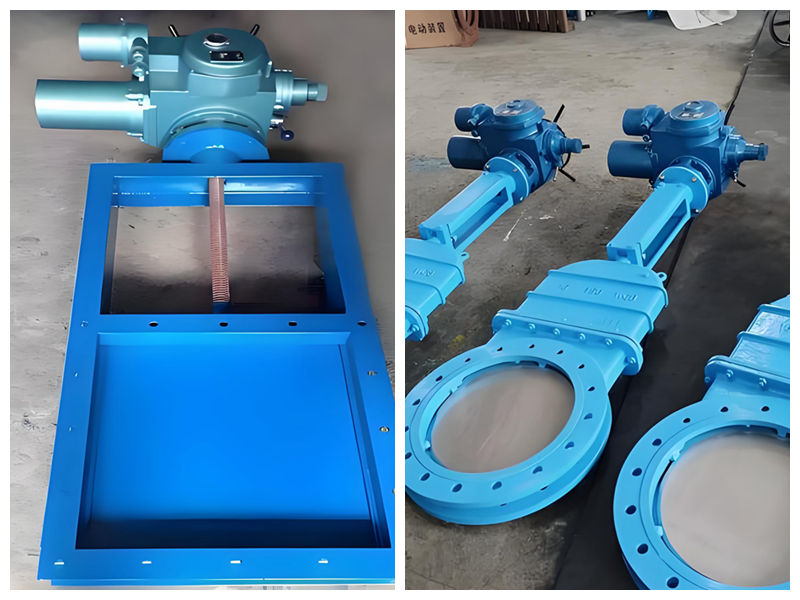

本產品是將 ‌DN400 電動插板閥‌（又稱刀閘閥、插板門）與 ‌ZB30 隔爆型閥門電動裝置‌相結合的高性能流體控制設備。該組合專為存在易燃易爆氣體或粉塵的危險環境設計，廣泛應用于化工、石油、冶金、電力及煤礦等行業，用于對灰渣、漿液、粉體及氣體介質進行可靠的切斷與通流控制。

一、 產品概述

• ‌主體閥門‌：DN400 電動插板閥。啟閉件為閘板，運動方向與流體垂直，具有全通徑流通特性，無凹槽設計，有效防止介質卡阻和堵塞。
• ‌驅動裝置‌：ZB30 隔爆型閥門電動裝置。具備防爆認證，能將電能轉化為機械能，驅動閘板進行直線往復運動，實現閥門的遠程開啟、關閉及狀態反饋。
• ‌核心優勢‌：結構緊湊、密封可靠、防爆安全、自動化程度高，適用于惡劣工況下的長期穩定運行。

二、 主要技術參數

1. 閥門部分 (DN400 插板閥)

• ‌公稱通徑‌：DN400 mm
• ‌公稱壓力‌：通常為 1.0 MPa - 1.6 MPa（可根據工況定制）
• ‌連接形式‌：法蘭連接或?qū)A式連接
• ‌適用介質‌：污水、灰渣、煤粉、紙漿、糖漿、腐蝕性氣體等
• ‌工作溫度‌：
  • 橡膠密封：≤80℃
  • 氟橡膠/四氟密封：≤180℃
  • 金屬硬密封：≤425℃ (碳鋼) / ≤600℃ (不銹鋼)
• ‌材質選擇‌：
  • 閥體：WCB 鑄鋼、304/316 不銹鋼
  • 閘板：2Cr13、304、316L 不銹鋼
  • 密封面：丁腈橡膠、三元乙丙橡膠、氟橡膠、硬質合金堆焊

2. 執行機構部分 (ZB30 隔爆型電動裝置)

• ‌型號系列‌：ZB30 系列（如 ZB30-18, ZB30-24 等，具體輸出轉矩需匹配閥門阻力）
• ‌防爆等級‌：Ex d IIB T4 / Ex d IIC T4（適用于工廠爆炸性氣體環境）；部分礦用型號符合 MA 認證，適用于煤礦井下瓦斯環境。
• ‌電源電壓‌：AC 380V, 50Hz（可定制 660V, 440V, 220V 或 DC 24V）
• ‌防護等級‌：IP55（標準），可選 IP65/IP67（戶外防水防塵型）
• ‌工作制式‌：短時工作制（標準 10 分鐘），支持頻繁啟停
• ‌環境溫度‌：-20℃ ～ +60℃（特殊訂貨可達 -40℃ ～ +80℃）
• ‌控制信號‌：支持開關量控制（開/關/停）及 4-20mA 模擬量調節（選配）
• ‌手動功能‌：配備手輪，斷電時可切換至手動模式進行應急操作

三、 結構與工作原理

• ‌傳動原理‌：電動機啟動后，通過減速齒輪箱降低轉速并增大轉矩，帶動絲桿或推力螺母旋轉。絲桿的旋轉運動轉化為閘板的水平或垂直直線往復運動，從而實現閥門的開啟與關閉。
• ‌密封結構‌：
  • ‌軟密封‌：采用橡膠或聚四氟乙烯密封圈，實現零泄漏，適用于常溫及腐蝕性介質。
  • ‌硬密封‌：采用金屬對金屬（如不銹鋼對不銹鋼、堆焊硬質合金）接觸，耐磨損、耐高溫，適用于高溫高壓及含顆粒介質。
• ‌防爆設計‌：ZB30 電動裝置外殼采用高強度鑄鋼或鋁合金精密加工，能承受內部爆炸壓力并阻止火焰向外傳播，確保在易燃易爆環境中使用安全。

四、 產品特點

• ‌防爆安全‌：嚴格遵循 GB3836 系列國家標準，取得防爆合格證，確保在危險區域的安全運行。
• ‌防堵設計‌：DN400 大口徑全通徑結構，流道平滑，無滯留死角，特別適合輸送含有固體顆粒、纖維或粘稠介質的管道。
• ‌智能控制‌：集成機械限位與電子限位開關，定位精準；可選配閥位變送器，實時反饋開度信號至 DCS/PLC 系統，實現自動化集中控制。
• ‌維護便捷‌：結構簡單，零部件少，密封件易于更換；電動裝置具備手電一體切換功能，便于檢修和應急處理。
• ‌適應性強‌：可根據介質特性選擇不同的材質（碳鋼、不銹鋼）和密封形式，適應從真空到高壓力、從低溫到高溫的各種工況。

五、 應用領域

• ‌環保行業‌：除塵器灰斗卸料、污水處理管道截斷。
• ‌電力行業‌：輸灰系統、脫硫脫硝系統。
• ‌化工/石油‌：易燃易爆液體、氣體管路的切斷與控制。
• ‌冶金/礦山‌：礦漿輸送、煤粉管道、高溫煙氣調節。
• ‌建材/造紙‌：水泥生料、紙漿介質的流量控制與切斷。

六、 選型與訂購須知

為確保產品滿足實際工況需求，訂購時請?zhí)峁┮韵滦畔ⅲ?/span>

• ‌介質性質‌：名稱、溫度、濃度、是否有腐蝕性或磨損性。
• ‌工作壓力與溫度‌：明確最大工作壓力和工作溫度范圍。
• ‌防爆要求‌：明確爆炸性氣體混合物的級別和組別（如 IIB T4, IIC T4 等）。
• ‌控制方式‌：普通開關型、調節型（4-20mA）、還是智能總線型。
• ‌安裝尺寸‌：確認法蘭標準（GB, HG, ANSI 等）及連接中心距。

注：具體技術參數可能因生產廠家不同而略有差異，請以實際產品說明書或廠家提供的技術協議為準。
