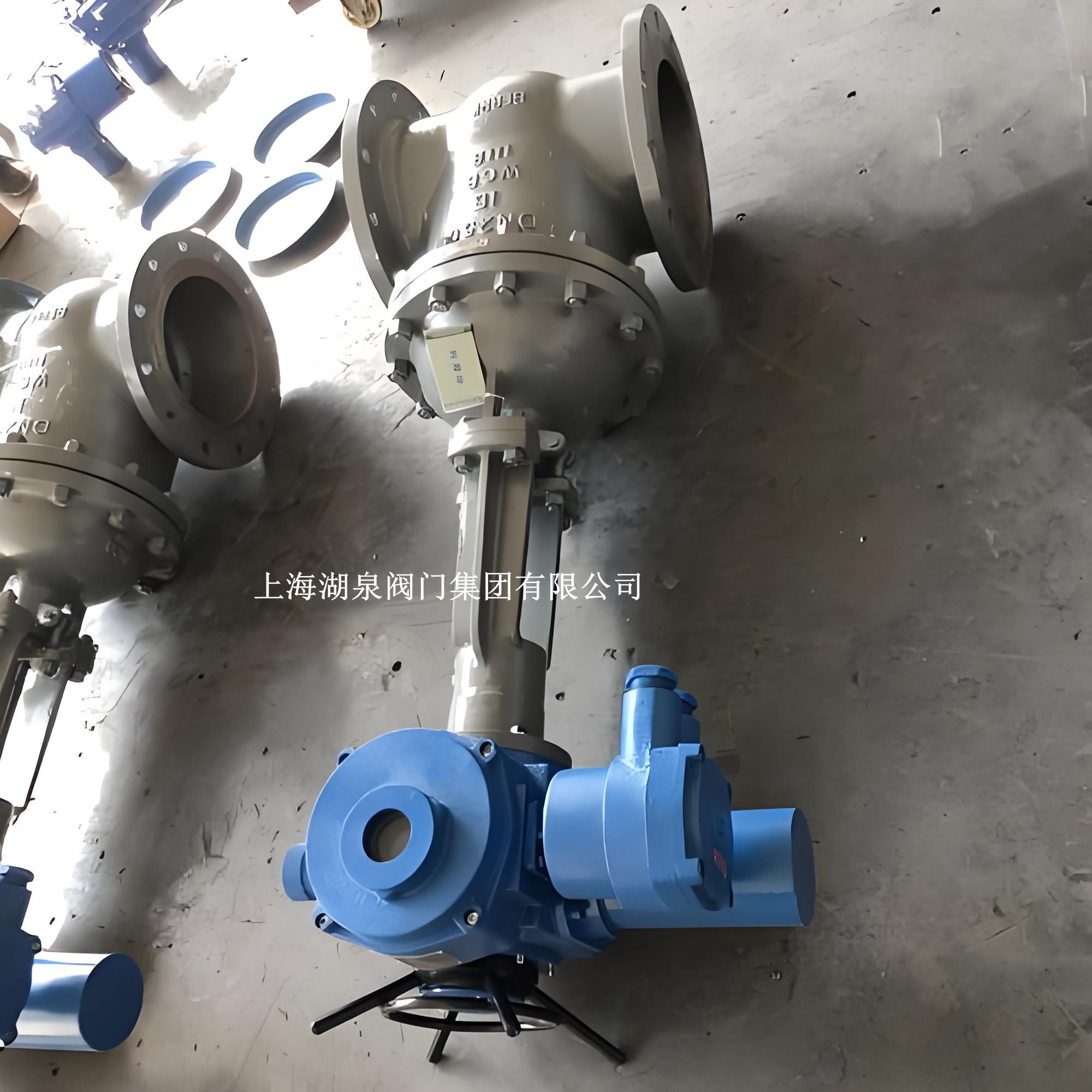

上海湖泉閥門集團有限公司Z941H-64C DN250 電動鑄鋼硬密封閘閥是一款專為中高壓工況設計的工業管道截斷裝置。該型號閥門結合了優質鑄鋼閥體與多回轉電動執行機構，適用于石油、化工、電力及供熱等行業的蒸汽、油品及水介質管路，具備耐高壓、耐高溫及遠程自動化控制能力。

核心參數解析

• ‌型號含義‌：
  • ‌Z‌：閘閥；‌9‌：電動驅動；‌4‌：法蘭連接；‌1‌：明桿楔式剛性單閘板；‌H‌：合金鋼硬密封；‌64‌：公稱壓力 PN6.4MPa (64公斤)；‌C‌：閥體材質為鑄鋼 (WCB)。
  • ‌DN250‌：公稱通徑為 250mm，屬于中大口徑閥門，流量大，流阻小。
• ‌工作壓力‌：公稱壓力 ‌PN6.4 MPa‌，強度試驗壓力為 9.6 MPa，密封試驗壓力為 7.04 MPa 。
• ‌適用溫度‌：鑄鋼 (WCB) 材質適用溫度范圍為 ‌-29℃ ～ 425℃‌，可耐受高溫蒸汽及熱油介質 。
• ‌驅動方式‌：配備 ‌多回轉電動執行機構‌ (如 DZW 系列)，支持 AC380V/220V 電源，具備開關型或調節型功能，可實現就地、遠程 PLC 或 4-20mA 智能控制 。

產品主要特點

• ‌硬密封結構，耐用性強‌：密封面采用 ‌司太立 (Stellite) 鈷基硬質合金‌ 堆焊或等離子噴焊工藝，硬度高、耐磨、耐高溫、抗擦傷，相比軟密封更適應含顆粒雜質或高溫高壓工況，使用壽命長 。
• ‌流阻小，通道流暢‌：采用直通式流道設計，介質流向不受限制，全開時流阻系數極小，不易卡堵雜質，適合大流量輸送場景 。
• ‌操作省力，控制精準‌：閥桿經過調質及氮化處理，抗腐蝕且耐磨；中大口徑 (如 DN250) 通常設置推力軸承，減小摩擦力，啟閉輕便。電動執行器配有轉矩控制和手電動切換機構，斷電時可手動應急操作 。
• ‌標準化制造，安裝便捷‌：設計制造遵循 ‌GB/T 12234‌ 標準，法蘭連接尺寸符合 ‌JB/T 79‌，結構長度符合 ‌GB/T 12221‌，便于與現有管道系統匹配安裝 。

典型應用場景

• ‌能源電力‌：火力發電廠的高溫高壓蒸汽管道、給水管道。
• ‌石油化工‌：原油、成品油、天然氣輸送管網，以及化工腐蝕性流體管路。
• ‌市政與工業供熱‌：城市集中供熱管網、鍋爐房熱力系統、大型工業循環水系統 。

選型與使用注意事項

• ‌安裝調試‌：初次安裝通電前，建議手動將閥門開啟至 ‌50% 左右位置‌，以防止電機相序接反導致閥門過力矩損壞。調試時需校準行程信號反饋 。
• ‌防爆要求‌：若用于易燃易爆環境 (如油氣站、化工廠)，需特別指定 ‌防爆型電動執行機構‌ (如 ExdII BT4 等級)，并確認防爆證書 。
• ‌維護建議‌：定期檢查電動執行器的電氣接線及機械傳動潤滑情況，保持閥桿清潔，確保密封面長期可靠 。
