一、 產品概述

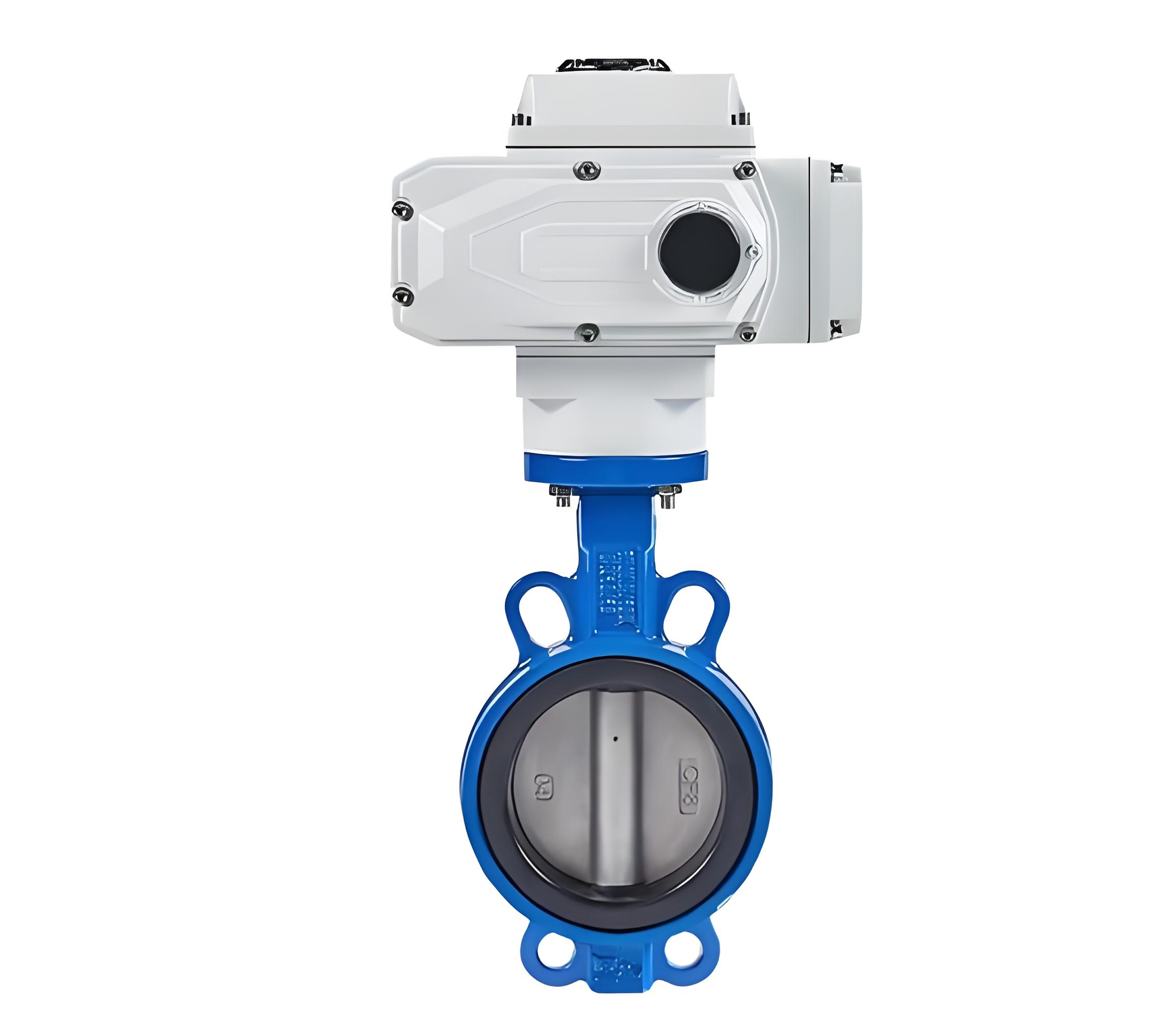

• ‌D971X‌：代表電動對夾式軟密封蝶閥，“D”為蝶閥，“9”為電動驅動，“7”為對夾連接，“1”為中線結構，“X”為橡膠軟密封。
• ‌10C‌：公稱壓力PN10（1.0MPa），閥體材質為鑄鋼（WCB）。
• ‌DN80‌：公稱通徑為80mm。
• ‌電壓220V‌：配套AC220V單相電源電動執行器，接線簡便，適用于常規工業供電環境。

該產品集機械精密性與電氣智能性于一體，具有結構緊湊、重量輕、流通能力大、密封性能可靠等特點，廣泛應用于水處理、化工、石油、電力、食品等行業的管道介質控制。

二、 核心技術特點

• ‌密封性能‌

  • 采用雙偏心或中線結構設計，配合不銹鋼蝶板與丁腈耐油橡膠（NBR）或乙丙橡膠（EPDM）密封副，實現“越關越緊”的密封效果。
  • 具備雙向密封功能，安裝不受介質流向限制，泄漏率符合GB/T13927標準，氣體試驗泄漏量接近零。

• ‌智能電動驅動‌

  • ‌電源適配‌：內置AC220V電動執行機構，無需額外變壓器，接線簡單，適合大多數工業現場。
  • ‌保護機制‌：集成過熱保護、過載保護及電氣/機械雙重限位功能，確保閥門在異常工況下不損壞電機。
  • ‌控制靈活‌：支持開關型（兩位式控制）或調節型（接收4-20mA、1-5V等標準信號）控制模式，可實現遠程精準定位和流量調節。
  • ‌防護等級‌：執行器防護等級可達IP67，防塵防水，適應惡劣戶外環境。

• ‌優異的結構設計‌

  • ‌輕量化‌：閥體采用鑄鋼（WCB）材質，強度高且重量相對較輕，便于運輸和安裝。
  • ‌低流阻‌：蝶板采用框架結構或流線型設計，過流面積大，流體阻力小，節能效果顯著。
  • ‌易維護‌：結構簡單，拆裝方便，密封圈可更換，延長了閥門整體使用壽命。

三、 主要技術參數

四、 適用介質與工況

• ‌適用介質‌：淡水、污水、海水、空氣、天然氣、蒸汽、油品、食品漿液及弱腐蝕性酸堿流體。
• ‌特別優勢‌：尤其適用于含有顆粒、纖維或粘稠介質的管道系統，不易堵塞，啟閉靈活。

五、 應用領域

• ‌市政工程‌：水廠、污水處理廠的供排水管道。
• ‌工業制造‌：電廠冷卻水系統、鋼廠除塵系統、造紙廠漿料輸送。
• ‌能源化工‌：石油煉化、天然氣管網、化工反應釜進料控制。
• ‌食品飲料‌：食品加工生產線中的流體截?cái)嗯c調節。

六、 安裝與維護注意事項

• ‌安裝方向‌：建議水平安裝，若垂直安裝需確保執行器向上或側向，避免雨水積聚。
• ‌管道對中‌：安裝時需保證管道法蘭同心，嚴禁強行拉伸或壓縮閥門以補償管道誤差，以免損壞閥體。
• ‌電氣接線‌：務必確認電源電壓為AC220V，接線時注意相序，接地良好。調試前請檢查手動/電動切換手柄位置。
• ‌定期維護‌：定期檢查密封面磨損情況及執行器潤滑狀態，長期不動作時應定期進行一次全行程啟閉操作，以防卡死。
