一、 產品概述

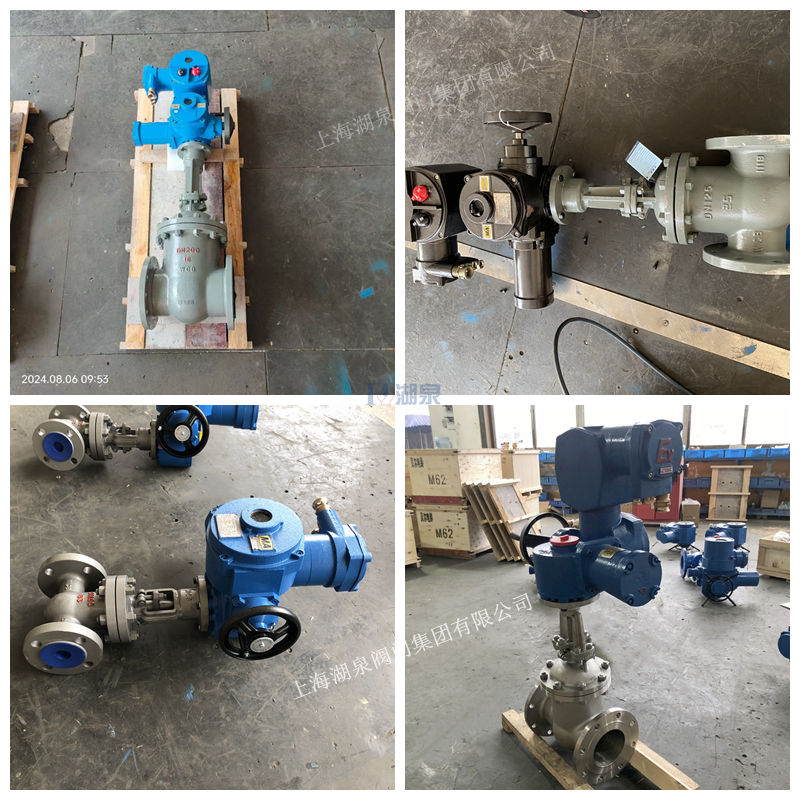

上海湖泉閥門集團有限公司MA煤安證防爆瓦斯礦用電動閘閥是專為煤礦井下復雜環境設計的流體控制核心裝備。該產品嚴格遵循國家礦用產品安全標志管理制度，具備“MA”煤安認證及防爆合格證，是保障高瓦斯礦井安全生產的強制性準入設備。該閥門集隔爆型電動執行機構與高性能閘閥本體于一體，適用于易燃易爆、高粉塵、高濕度的井下環境。其主要功能是在現控、遠控或不易手動操作的場合，對管路中的介質進行截?cái)?、接通或流量調節。憑借卓越的防爆性能、智能控制能力及高可靠性，它已成為煤礦主排水系統、瓦斯抽采管網、消防降塵系統及應急切斷回路的關鍵組件。

二、 核心資質與安全標準

• ‌MA煤安認證‌：作為礦用產品進入中國煤礦市場的法定準入憑證，確保設備符合國家及行業安全規范，從源頭杜絕不合格產品流入井下。
• ‌防爆設計‌：
  • ‌雙重防爆結構‌：采用隔爆兼本安型設計，有效阻斷電氣火花與爆炸性介質的接觸路徑。
  • ‌防爆等級‌：常見防爆型式為dI（適用于煤礦非采掘工作面）和dIIBT4（適用于工廠IIA、IIB級T1～T4組爆炸性氣體混合物）。
  • ‌防護等級‌：整體防護等級通常達到IP65至IP68，具備極強的防塵、防水能力，適應井下惡劣工況。
• ‌合規標準‌：性能符合GB3836.1-2000《爆炸性環境用防爆電氣設備通用要求》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》等國家標準。

三、 主要技術參數

四、 結構與材料特點

1. 密封結構

• ‌壓力自緊式密封‌：高壓工況下，利用介質壓力實現自緊密封，安全可靠。
• ‌墊片密封‌：中低壓工況采用閥體、閥蓋墊片密封結構。
• ‌零泄漏設計‌：通過精密加工與合理選配填料墊片，確保泄漏概率接近為零。

2. 關鍵部件工藝

• ‌雙閘板萬向頂結構‌：閥瓣采用雙閘板中間帶萬向頂設計，能自動調整閥瓣與閥座密封面的吻合度，保證密封效果。該結構維修方便，閥瓣互換性好，節約維護成本。
• ‌硬質合金密封面‌：閥瓣與閥座密封面采用鈷鉻鎢硬質合金，經等離子噴焊而成。具備極高硬度、耐磨擦、抗擦傷特性，顯著延長使用壽命。
• ‌滲氮鋼閥桿‌：閥桿由滲氮鋼制成，表面經過氮化處理，硬度高、耐腐蝕、抗擦傷，確保長期穩定運行。

五、 智能化控制系統

現代MA礦用電動閘閥深度融合工業控制技術，提供多種控制模式以滿足不同自動化需求：

1. 控制方式分類

• ‌常規煤安防爆開關型‌：需外接控制箱或PLC，僅接收開關量信號，反饋開關量信號。成本較高，依賴外部設備。
• ‌智能一體式開關型‌：無需外置控制箱，電動裝置自帶操作面板?？山邮苓h(yuǎn)程開關量信號，同時反饋開關量及4-20mA模擬量位置信號。‌不能‌接受模擬量調節信號。
• ‌智能一體式調節型‌：無需外置控制箱?？山邮?-20mA模擬量信號進行精準流量調節，同時反饋模擬量及開關量信號。適用于需要實時調節流量的場景。
• ‌總線通訊型‌：支持RS-485總線協議，可無縫對接礦山自動化監控平臺，實現數據集中管理。

2. 智能功能

• ‌轉矩控制與保護‌：內置轉矩限制機構，防止過載損壞電機或閥門。
• ‌手/電動切換‌：配備手動機構，在斷電或故障情況下可手動開啟/關閉閥門，確保應急處理能力。
• ‌故障診斷與報警‌：具備聲光報警模塊，能識別缺相、過載、過熱等異常工況并觸發保護機制。
• ‌相位識別與互鎖‌：多功能模塊包含相位識別器和接觸器互鎖保護器，防止因接線錯誤導致的設備損壞。

六、 應用場景

• ‌煤礦主排水系統‌：用于井下水泵的出口控制，調節水壓，防止水錘效應，保障排水管網壓力均衡。
• ‌瓦斯抽采管網‌：在含有瓦斯氣體的管道中，作為關鍵的截?cái)嗯c調節元件，確保瓦斯輸送安全。
• ‌消防降塵系統‌：快速響應火災或粉塵超標信號，精準分配滅火介質或降塵用水。
• ‌供水自救裝置‌：集成于井下緊急避險系統中，為突發險情下的礦工提供生命維持所需的流體保障。
• ‌其他化工介質輸送‌：適用于地面選煤廠或化工廠中腐蝕性、強氧化性介質的管道控制。

七、 安裝與維護注意事項

• ‌初次調試‌：安裝后首次通電前，‌必須手動將閥門開啟至約一半位置‌。此舉旨在防止因電機相序接反而導致閥門過度關閉或開啟，從而損壞電動裝置或閥體。
• ‌安裝位置‌：閥門可安裝在管道的任何位置，但建議根據介質溫度和性質選擇合適的閥體材質（碳鋼或合金鋼）。
• ‌大口徑處理‌：對于大口徑、高壓工況，建議配置旁通閥以平衡啟閉力矩，降低電機負荷。
• ‌定期維護‌：雖然產品設計壽命長且具備免維護特性，但仍建議定期檢查填料函密封性及電動裝置的潤滑情況。
• ‌包裝與運輸‌：產品通常采用木箱或托盤固定包裝，運輸過程中應避免劇烈碰撞，確保法蘭密封面不受損。
