1. 產品概述

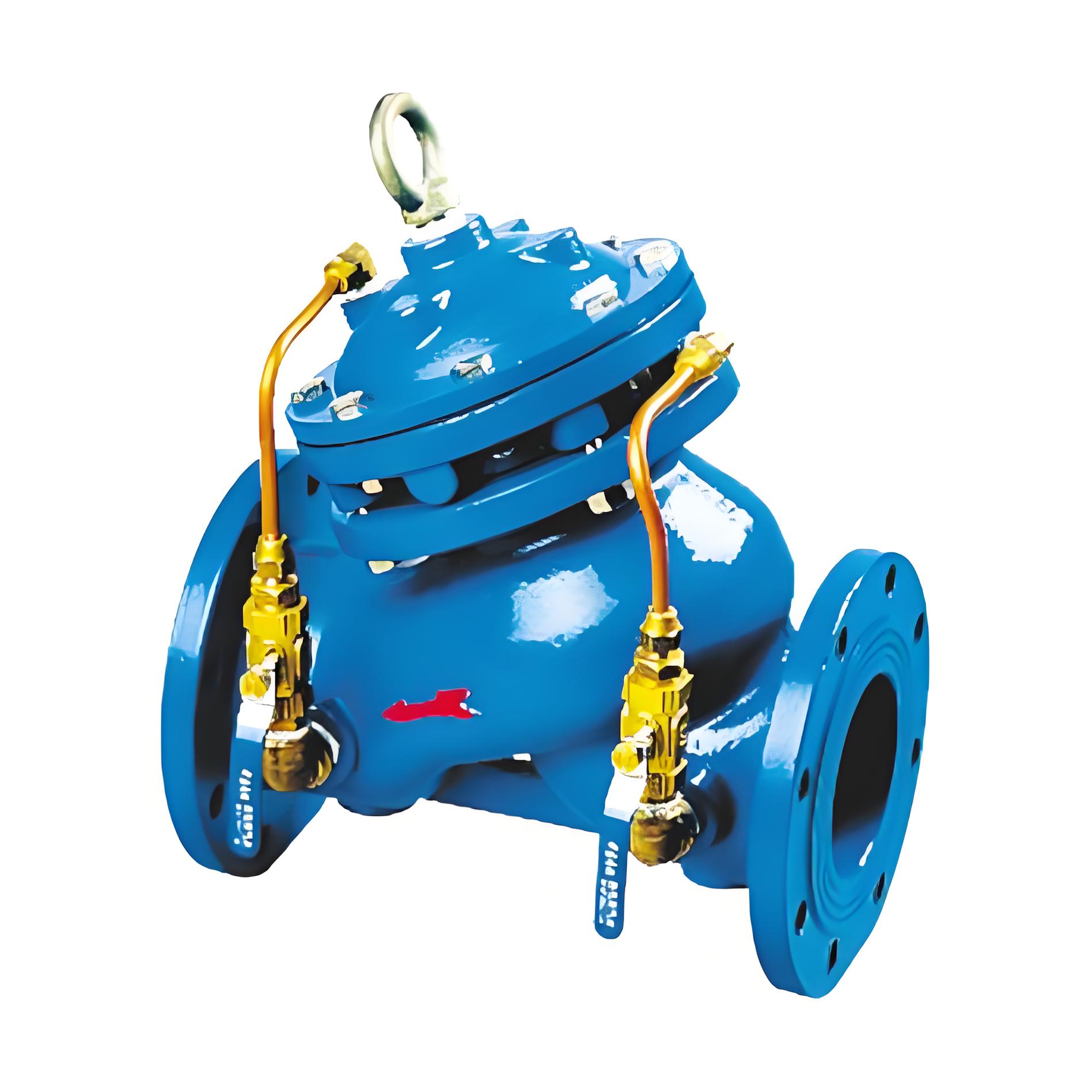

JD745X-10C DN300 多功能水泵控制閥是一種集電動閥、止回閥和水錘消除器功能于一體的高性能水力控制閥門。該型號專為公稱通徑 DN300 的管道系統設計，采用法蘭連接方式，公稱壓力為 1.0MPa（“10”代表 1.0MPa，“C”通常指閥體材質為鑄鋼 WCB 或特定結構改進型）。該閥門安裝于水泵出口端，利用水泵啟停時閥門前后的水壓差作為動力源，無需外接電氣控制系統即可自動實現“緩開—全開—速閉—緩閉”的動作序列。其核心作用是防止介質倒流、消除停泵水錘效應，從而保護水泵及供水管網的安全穩定運行。

2. 主要技術參數

3. 結構與材質

JD745X-10C 采用直流式閥體設計，流道呈流線型，具有全通道特征，顯著降低水力阻力。其內部采用雙控制室結構（膜片式或活塞式），通過調節閥精確控制主閥板的啟閉速度。

‌主要零部件材質：‌

• ‌閥體、閥蓋‌：WCB 鑄鋼（對應型號中的“C”）或高強度球墨鑄鐵
• ‌閥座、閥盤‌：銅合金 / 2Cr13 不銹鋼
• ‌密封圈/O型圈‌：丁腈橡膠 (NBR) 或 EPDM（增強耐老化性）
• ‌閥桿‌：2Cr13 不銹鋼
• ‌彈簧‌：50CrVA 合金彈簧鋼
• ‌膜片‌：夾織物丁腈橡膠（耐壓、耐疲勞）
• ‌過濾器‌：304 不銹鋼

4. 工作原理

該閥門依靠水力自力式控制，動作過程分為四個階段：

• ‌緩開階段‌：水泵啟動后，進口壓力升高，壓力水經連接管緩慢進入控制室下腔，推動主閥板緩慢開啟，避免開泵水錘。
• ‌全開階段‌：當進口壓力穩定，閥板達到最大開度，流通面積大，阻力小。
• ‌速閉階段‌：停泵瞬間，進口壓力驟降，主閥板在自身重力和彈簧作用下迅速關閉約 90% 的開度，有效防止介質大量倒流和水泵反轉。
• ‌緩閉階段‌：剩余 10% 的開度在控制室水壓差作用下緩慢關閉，消除因快速截斷水流產生的破壞性水錘。緩閉時間可通過外部調節閥進行設定。

5. 產品特點與優勢

• ‌三閥合一‌：替代了傳統的電動蝶閥/閘閥、止回閥和水錘消除器，節省安裝空間約 60% 以上，降低采購與維護成本。
• ‌自動運行‌：無需電力驅動和人工干預，隨水泵啟停自動動作，可靠性高，故障率低。
• ‌高效消錘‌：獨特的兩階段關閉規律，將停泵水錘壓力峰值控制在安全范圍內（<1.5倍工作壓力），保護管路不破裂。
• ‌節能低阻‌：直流式流線型閥體設計，流阻系數低，相比傳統截止閥節能效果顯著。
• ‌調試簡便‌：通過調節外部旋鈕式節流閥即可設定開啟和緩閉速度，無需拆解閥門。

6. 應用領域

• ‌高層建筑給水系統‌：防止二次供水泵停泵時的水錘沖擊。
• ‌市政給排水工程‌：自來水廠泵站、污水提升泵站。
• ‌消防供水系統‌：確保消防泵啟動迅速且停泵安全，符合 GB 50974 規范要求。
• ‌工業流體輸送‌：石化、電力、制藥、食品等行業的循環冷卻水及工藝水管路。
• ‌農業灌溉‌：大型灌區泵站輸水主干管。

7. 安裝與維護注意事項

• ‌安裝方向‌：必須嚴格按照閥體箭頭指示的水流方向安裝，嚴禁反向。
• ‌前置過濾‌：閥前必須安裝 Y 型過濾器，防止雜質進入控制室堵塞導管或損壞膜片。
• ‌法蘭對接‌：DN300 法蘭連接時需確保同心度，螺栓對角均勻緊固，避免閥體受力變形導致泄漏。
• ‌排氣處理‌：初次運行或維修后，應打開排氣閥排盡控制室內的空氣，確保水力傳動正常。
• ‌環境要求‌：避免安裝在長期高溫、潮濕或易凍結的環境中；若環境溫度低于 0℃，需采取保溫措施。
• ‌定期維護‌：建議每年檢查一次膜片及密封圈狀態，清理過濾器污物，確保閥門動作靈敏。
