電動蝶閥的接線方法及接線圖

[ 2013-06-13 ]

電動蝶閥的接線方法及接線圖

電動蝶閥由電動執行器和蝶閥組成，電動執行器為90度旋轉，有開關和調節式兩種控制方式，通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能，在斷電時通過手動操作來開關蝶閥。

常見的電動蝶閥接線圖如下：

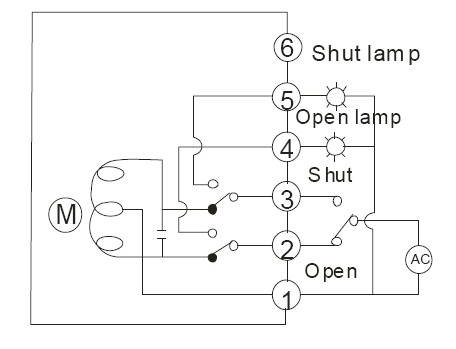

開關型帶有源燈指示電動蝶閥接線圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分
電動蝶閥接線圖1

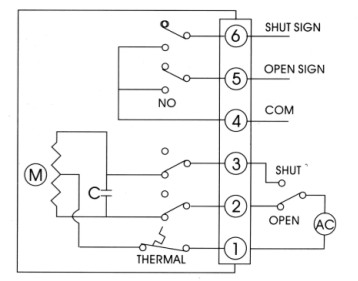

開關型帶無源觸點型反饋電動蝶閥接線圖，1，2，3是控制部分接線，4，5，6為無源觸點反饋
電動蝶閥接線圖2

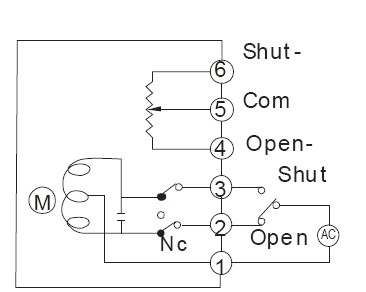

 開關型帶開度信號反饋電動蝶閥接線圖。1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定
電動蝶閥接線圖3

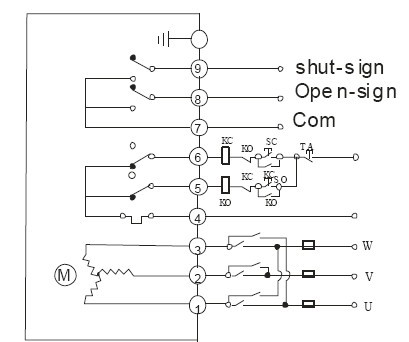

AC380V三相電源電動蝶閥接線圖
電動蝶閥接線圖4

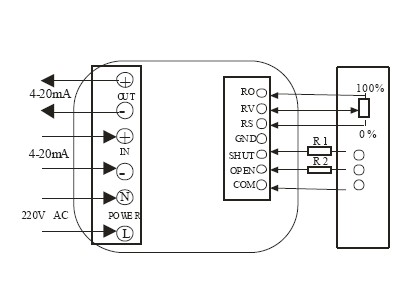

智能調節式電動蝶閥接線圖，輸入輸出4－20mA
電動蝶閥接線圖5

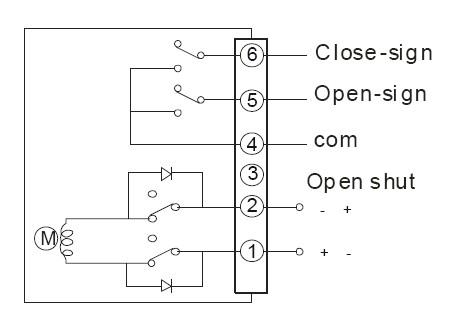

直流DC24V DC12V電動蝶閥接線圖   交換正負正開關電動蝶閥同時無源信號反饋
電動蝶閥接線圖6
感謝您訪問我們的網站【http://www.vtang.net/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
本文標題：電動蝶閥的接線方法及接線圖 本文地址：http://www.vtang.net/tech-diefa/148.html
