PZ2-600型電動配水閘閥是專為礦山井下環境設計的大型直角式閘閥，主要應用于煤礦水泵房吸水井的配水控制，同時也適用于選礦廠及水處理水池的泄水作業。該設備屬于PZ系列配水閘閥中的電動改良型號（PZ2型），旨在替代傳統的手動操作模式，以滿足現代礦井“無人值班、全自動化生產”的安全與管理需求。作為流體管路中的關鍵控制元件，PZ2-600通過小型電動機驅動，實現了遠程精準控制。其獨特的直角式結構設計，使其能夠適應井下復雜的安裝空間，特別是在配水井壁與泵房底板存在高度差的工況下，展現出極高的工程適應性。

針對PZ2-600型號，其關鍵技術指標如下：

• ‌型號含義‌：PZ代表配水閘閥，2代表電動驅動方式，600代表公稱直徑為600mm。
• ‌公稱通徑‌：DN600 mm。
• ‌材質構成‌：閥體及主要承壓部件采用碳鋼材質（通常為焊接鋼板結構，如8mm厚鋼板），具備較高的結構強度；密封部分采用橡膠墊，確保良好的密封性能。
• ‌工作壓力‌：額定工作壓力≤0.1 MPa，試驗壓力可達2.5 kgf/cm²（約0.25 MPa）。部分加強型設計最大承受壓力可達1.9 MPa，具體需依據實際工況選型。
• ‌介質要求‌：清水或污水，水中不得含有強腐蝕性介質。
• ‌溫度限制‌：適用水溫≤80℃。
• ‌操作行程‌：標準操作行程約為290mm（不同廠家可能略有差異，通常在216-314mm區間）。
• ‌連接形式‌：法蘭連接，便于與短管及管道系統對接。
• ‌驅動電壓‌：常規AC380V/660V，50Hz，配備礦用防爆型閥門電動裝置。

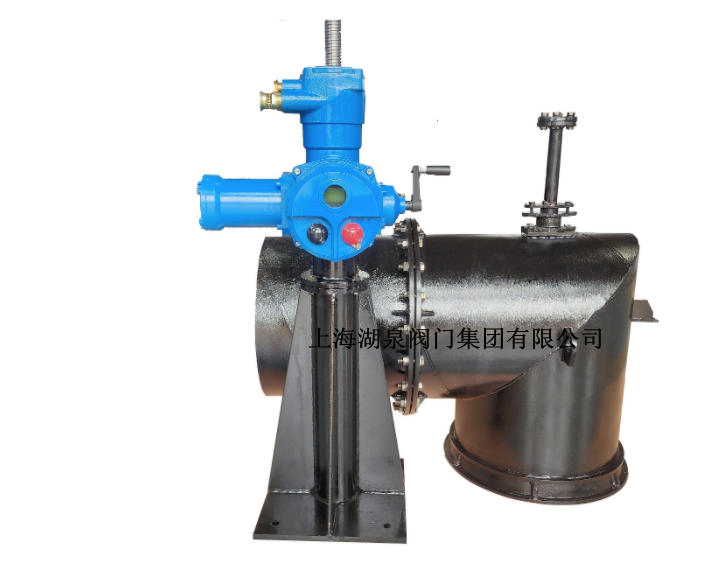

PZ2-600配水閘閥由操縱臺、連接桿、閥桿、閘閥本體及短管五大核心部件組成，其設計充分考慮了井下惡劣環境的可靠性與維護便利性。該閥門采用直角式流道設計，水流方向改變90度，有效降低了局部阻力。閥體為焊接件，下部裝有錐形密封環；閥瓣由焊接骨架與橡膠墊復合而成。通過帶環螺釘組件將閥瓣與閥桿絞接，這種柔性連接方式能夠自動補償安裝誤差，確保閥瓣與密封環緊密貼合，從而實現優異的密封效果，防止漏水。PZ2型區別于PZ1型手動版本的核心在于引入了礦用防爆電動裝置。小型電動機作為動力源，通過渦輪箱減速后帶動絲杠升降。這一設計不僅大幅降低了工人的勞動強度，更實現了在地面或遠程控制中心對井下閥門的啟閉操作，符合煤礦安全生產中減少井下作業人員數量的政策導向。

短管作為預埋件埋入配水井壁，為焊接結構。連接桿的長度并非固定不變，而是根據配水井底板至泵房底板的高度差進行定制。常見規格包括1.5米、3米、5米、5.5米、6米等，用戶也可按實際安裝高度提出非標定制需求，確保了設備安裝的靈活性。為確保PZ2-600長期穩定運行，規范的安裝與定期維護至關重要。

• ‌基礎預留‌：在灌注井壁時，需精確預留短管孔及支撐閘閥的槽鋼孔；同時在泵房地面預留操縱臺的基礎孔，孔徑應大于操縱臺底面凸起部分尺寸。
• ‌短管固定‌：將短管穿入預留孔，利用閘閥外露閥桿校正垂直度，并通過支撐槽鋼固定短管。法蘭連接處需加裝橡膠墊或石棉墊以防滲漏。
• ‌操縱臺就位‌：將操縱臺安裝在基礎上，按說明書要求提升絲杠至指定位置。
• ‌連接桿裝配‌：核對閥桿頂端至絲杠底端的距離，選取合適長度的連接桿進行連接。再次校對整體垂直度，確保機構無卡阻。
• ‌調試檢查‌：卸下閥桿端部卡環，手動盤車檢查整個傳動機構是否靈活，確認無誤后緊固所有連接螺栓。
• ‌防銹防腐‌：存放期間，操縱臺絲杠應涂抹防銹油脂，避免日曬雨淋。閥門本體應避免沾染油污，以防橡膠密封件老化失效。
• ‌潤滑管理‌：定期檢查渦輪箱內的潤滑油位，及時補充或更換潤滑脂，保證傳動效率。
• ‌定期巡檢‌：檢查連接桿、閥桿是否有變形或銹蝕，橡膠密封墊是否磨損，發現異常應及時更換易損件。

PZ2-600電動配水閘閥憑借其碳鋼材質的堅固耐用、直角式結構的緊湊布局以及電動驅動的智能化控制，成為礦山井下排水系統不可或缺的關鍵設備。它不僅提升了礦井排水系統的自動化水平，更有效保障了作業人員的安全，是實現綠色礦山、智能礦山建設的重要基礎設施之一。正確選型、規范安裝及科學維護，將極大延長設備使用壽命，確保持續穩定的供水與排水能力。
