PZII / PXWII 系列電動配水閘閥是專為礦山井下環境設計的自動化流體控制設備，主要用于吸水井配水、排水及隔離。該系列閥門具有‌隔爆型‌設計，支持遠程或就地電動操作，具備密封性能好、操作便捷等特點。

1. 主要型號與規格

該系列通常涵蓋多種公稱通徑，常見型號包括 PZII-400/500/600/800/1000/1200 等。PXWII 系列通常為改進型或特定品牌的電動配水閘閥代號。

• ‌PZII-800‌：公稱直徑 800mm，適用于較大流量的礦井配水系統。
• ‌PXWII-500‌：公稱直徑 500mm，常用于中等流量需求的井下泵房。
• ‌其他規格‌：還包括 DN400、DN600、DN1000、DN1200 等，可根據實際井筒尺寸定制 。‌‌

2. 核心技術參數

不同廠家生產的參數略有差異，但總體技術指標如下：

• ‌工作壓力‌：通常承受 ‌0.1 MPa - 1.0 MPa‌ (約 1-10 kgf/cm²) 的壓力，部分高壓型號可達更高 。
• ‌介質‌：清水，水溫一般不大于 ‌80℃‌，水中不含強腐蝕性介質 。

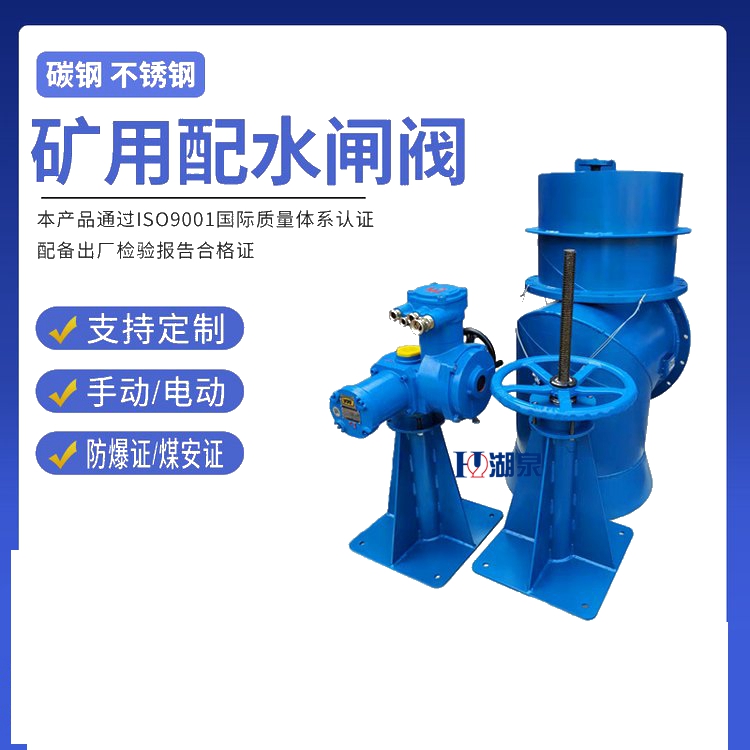

• ‌驅動方式‌：‌電動‌（配備防爆電機），部分型號支持手動應急操作。
• ‌防爆等級‌：礦用隔爆型，符合煤礦安全標準（如 ExdI Mb），適用于有瓦斯或煤塵爆炸危險的礦井 。
• ‌操作行程‌：
  • DN400/500：約 216 mm
  • DN600/800：約 290 mm
  • DN1000：約 314 mm 。
• ‌連接形式‌：法蘭連接，短管需預埋于井壁 。‌‌

3. 結構特點

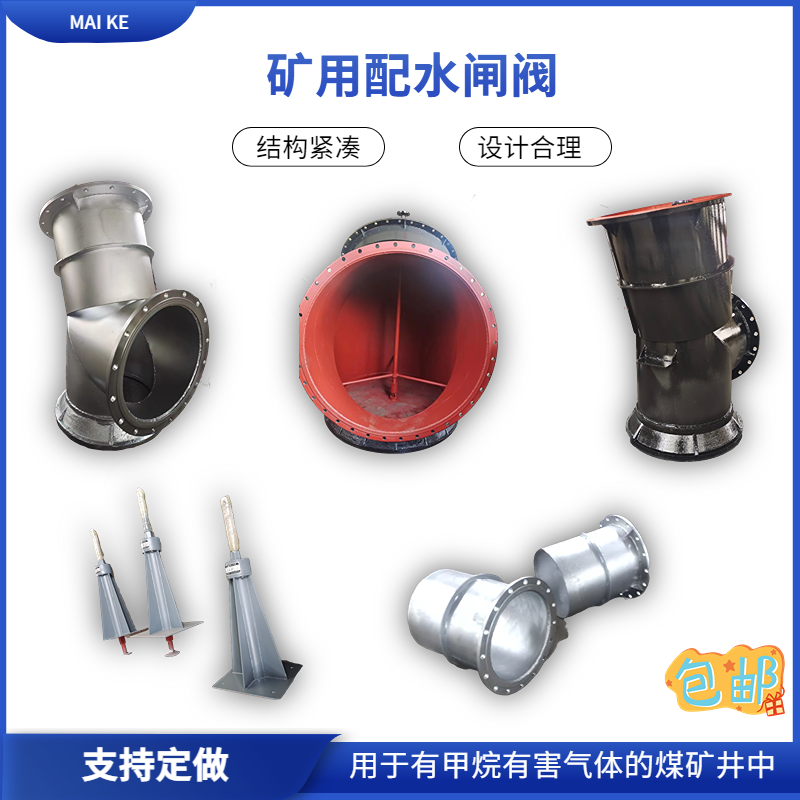

• ‌直角式結構‌：閥體呈直角形，便于在狹窄的井下空間安裝，流體方向改變 90 度。
• ‌密封性能‌：采用橡膠墊與金屬閥座配合的軟密封或硬密封結構，依靠介質壓力或外力實現自密封，確保關閉時無泄漏 。

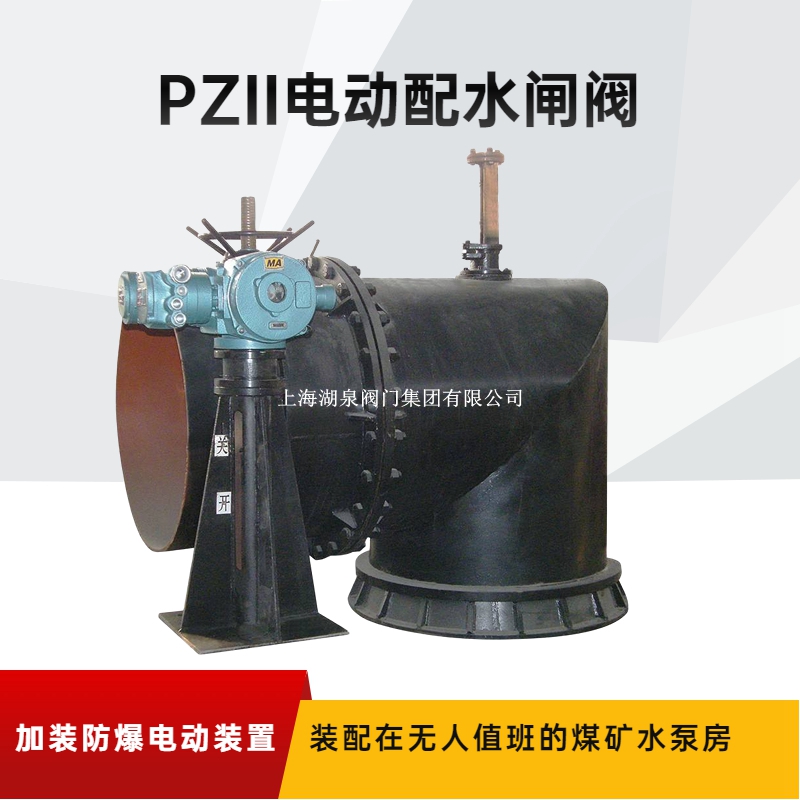

• ‌傳動機構‌：由小型防爆電動機驅動絲杠或齒輪箱，帶動閥桿升降，從而控制閘板啟閉。連接桿長度可根據水泵房底板與水倉入口的高差進行定制（常見規格有 3.5m, 4m, 4.5m, 5m）。
• ‌材質‌：閥體多為碳鋼焊接件或鑄鐵件，閘板配有橡膠密封圈 。‌‌

4. 應用場景

• ‌礦山井下泵房‌：用于各吸水井的配水控制，實現無人值守或遠程集中控制。
• ‌水處理設施‌：選礦廠水池泄水、工業用水分配等 。
• ‌優勢‌：相比手動閥門，電動配水閘閥可實現自動化控制，減少人工操作強度，提高響應速度和安全性 。‌‌

5. 選型與安裝建議

1. ‌確認高差‌：訂貨前必須準確測量水泵房底板至水倉入口的垂直高度，以確定‌連接桿長度‌，否則無法安裝 。
2. ‌防爆認證‌：在煤礦井下使用，務必確認產品具有有效的‌MA（煤安）標志‌和防爆合格證 。
3. ‌預留孔洞‌：施工時需提前預留短管孔和支撐槽鋼孔，確保閥門垂直度 。
4. ‌維護‌：定期檢查橡膠密封圈老化情況，保持絲杠潤滑，防止銹蝕 。‌‌
