一、 產品概述

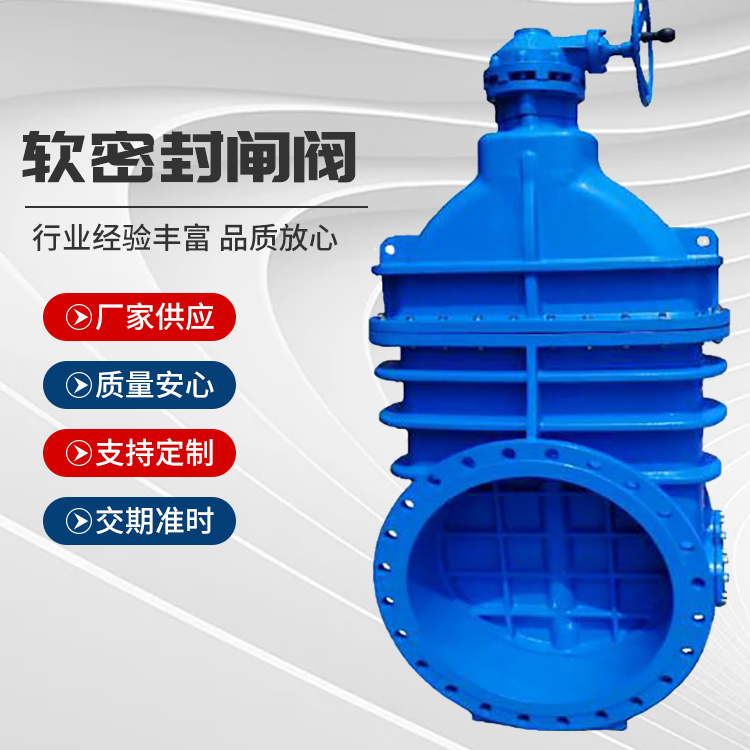

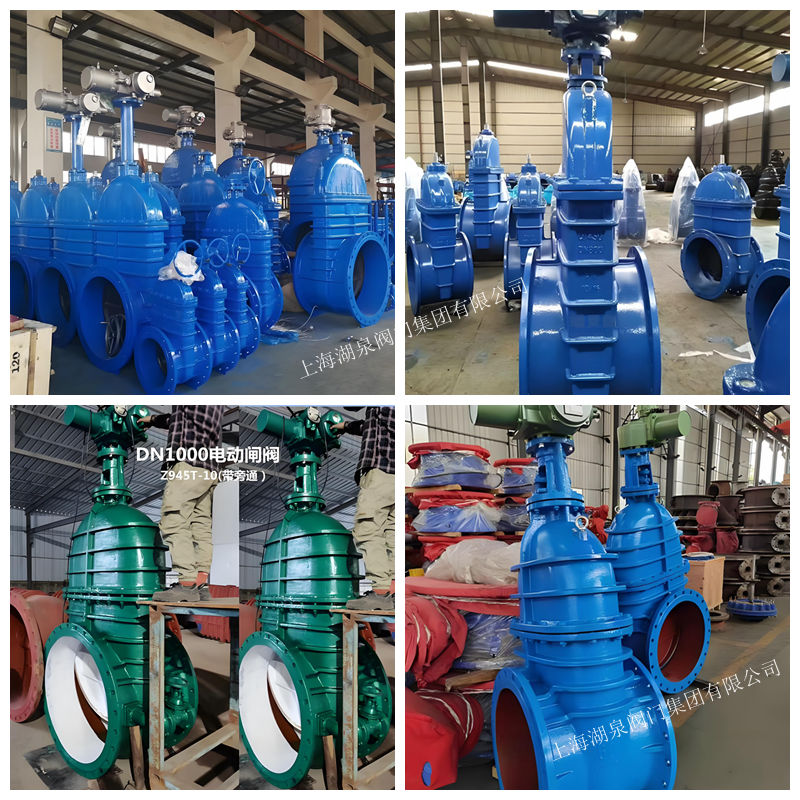

Z945X-16Q DN800 電動軟密封閘閥是一種專為大口徑流體控制設計的現代化閥門設備。該型號屬于“暗桿彈性座封閘閥”系列，其中“Z”代表閘閥，“9”代表電動驅動，“4”代表法蘭連接，“5”代表暗桿結構，“X”代表橡膠軟密封，“16”代表公稱壓力為1.6MPa（PN16），“Q”通常指代閥體材質為球墨鑄鐵（Ductile Iron）。DN800表示其公稱通徑為800毫米，適用于中大流量管道系統。

與傳統金屬硬密封閘閥相比，Z945X系列采用了先進的整體包膠技術。閘板由球墨鑄鐵骨架與高性能橡膠（如三元乙丙EPDM或丁腈橡膠NBR）硫化而成，利用橡膠的彈性變形補償密封面的微小誤差，從而實現零泄漏的密封效果。這種設計徹底克服了傳統閘閥易生銹、密封面磨損導致漏水以及雜物淤積等問題。

該閥門主要應用于自來水廠、污水處理廠、市政給排水、建筑暖通、石油化工、電力及冶金等行業的流體管線上，作為截?cái)嗷蛘{(diào)節介質流動的裝置。其電動執行機構可實現遠程自動控制、就地手動操作及信號反饋，極大地提高了自動化管理水平。

二、 核心技術參數

針對 ‌Z945X-16Q DN800‌ 這一特定規格，其主要技術參數如下：

注：外形尺寸L和H會因不同電動執行器品牌（如西門子、羅托克、國產多回轉等）而有所變化，訂貨時需以廠家提供的具體圖紙為準。

三、 產品結構特點與優勢

1. ‌整體包膠閘板‌：
   閘板采用高精度球墨鑄鐵鑄造，并經過精密加工后整體包覆優質橡膠。橡膠層具有良好的回彈性和耐腐蝕性，能緊密貼合閥座，即使管道中有少量雜質也不易造成密封失效。

2. ‌平底閥座設計‌：
   閥門底部采用與管道內徑一致的平底式設計，無凹槽、無死角。這有效防止了泥沙、雜物在閥底淤積，避免了因雜物卡阻導致的關閉不嚴或開啟困難，特別適用于污水和含顆粒介質。

3. ‌內外防腐處理‌：

   • ‌內部‌：閥體內腔及閘板非密封面均采用無毒環氧樹脂粉末靜電噴涂，涂層均勻、附著力強，符合飲用水衛生標準（GB/T 17219），同時具備優異的耐污水腐蝕性能。
   • ‌外部‌：閥體外表面通常進行噴塑或噴漆處理，顏色多為藍色或綠色，美觀且耐候性強。

4. ‌三重O型圈密封閥桿‌：
   閥桿密封處采用三道O型圈（通常為丁腈橡膠），形成多重密封屏障。這不僅確保了閥桿處的零泄漏，還大幅降低了啟閉摩擦力，使得開關操作輕便靈活。

5. ‌智能電動執行機構‌：

   • ‌一體化設計‌：現代電動頭多采用鋁合金外殼，重量輕、強度高。
   • ‌控制功能‌：具備過力矩保護、限位開關、開度指示、電流過載保護等功能。
   • ‌通訊接口‌：部分高端型號支持4-20mA模擬量信號、Modbus RTU/TCP等通訊協議，可無縫接入DCS、PLC等中央控制系統。
   • ‌手動/自動切換‌：配備手輪或手柄，可在斷電或調試時進行手動操作，確保應急情況下的可控性。

四、 應用領域

Z945X-16Q DN800 因其大口徑、高可靠性和良好的密封性能，廣泛應用于以下場景：

• ‌市政供水與排水‌：城市自來水主管網、污水處理廠進出水管道、泵站出口。
• ‌建筑工程‌：大型商業綜合體、住宅小區的消防噴淋系統、中央空調冷卻水系統、生活給水系統。
• ‌工業流程‌：石油化工廠的循環水系統、電力行業的冷凝水系統、造紙和制藥行業的工藝用水管道。
• ‌農業灌溉‌：大型農田水利工程的干渠控制。

五、 安裝與維護指南

1. 安裝前檢查

• ‌外觀檢查‌：確認閥門銘牌參數（型號、壓力、通徑）與設計文件一致；檢查閥體、法蘭面有無損傷、裂紋；確認橡膠密封面無割傷、老化或異物。
• ‌清理管道‌：安裝前必須徹底清除管道內的焊渣、石子、麻絲等雜物，防止損壞橡膠密封面或卡住閘板。
• ‌方向確認‌：雖然閘閥通常雙向密封，但建議按照閥體箭頭指示方向安裝，以優化流道和水力性能。

2. 安裝步驟

• ‌對中找正‌：將閥門放入兩法蘭之間，確保螺栓孔對齊。嚴禁使用強力螺栓拉攏來糾正管道偏差，以免損壞閥體。
• ‌螺栓緊固‌：使用對角交叉順序均勻擰緊法蘭螺栓，確保受力均勻，避免單邊受力導致泄漏或閥體變形。
• ‌電動頭接線‌：嚴格按照電動執行器說明書進行電氣接線，注意相序（三相電）和接地保護。確認限位開關位置正確，通常先手動將閥門關至全關位置，再調整電動頭的“關”限位，然后開啟至全開位置調整“開”限位。
• ‌空間預留‌：DN800閥門體積較大，需預留足夠的操作和維護空間，特別是電動頭上方和手輪周圍。

3. 日常維護與保養

• ‌定期檢查‌：
  • 每月檢查一次閥桿填料函及O型圈處是否有滲漏。
  • 每季度檢查電動執行器外殼是否完好，接線盒密封是否嚴密，防止雨水或灰塵進入。
  • 每年對閥門進行一次全行程啟閉測試，確保動作靈活、無卡阻，信號反饋準確。
• ‌潤滑保養‌：
  • 定期給閥桿螺紋、軸承部位加注潤滑脂（如鋰基脂），減少磨損，保持操作輕便。
  • 電動執行器內部的齒輪箱應按廠家要求定期更換潤滑油。
• ‌長期停用處理‌：
  • 若閥門長期處于半開狀態，建議每隔一段時間進行全開全關一次，防止橡膠密封面因長期受壓產生永久變形或與閥座粘連。
  • 冬季停用時，若管道內介質可能結冰，應將閥門及管道內的積水排空，防止凍裂閥體。
• ‌故障排除‌：
  • ‌泄漏‌：若法蘭處泄漏，重新均勻緊固螺栓；若閥桿處泄漏，適當壓緊壓蓋螺母或更換O型圈；若關閉不嚴，檢查是否有雜物卡在密封面，清洗或研磨修復。
  • ‌電動不動作‌：檢查電源電壓是否正常，保險絲
