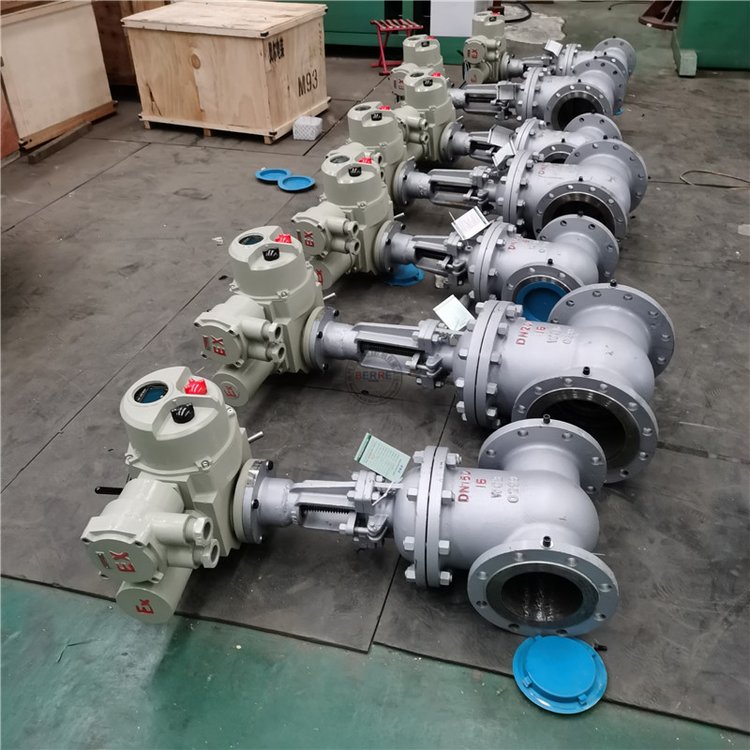

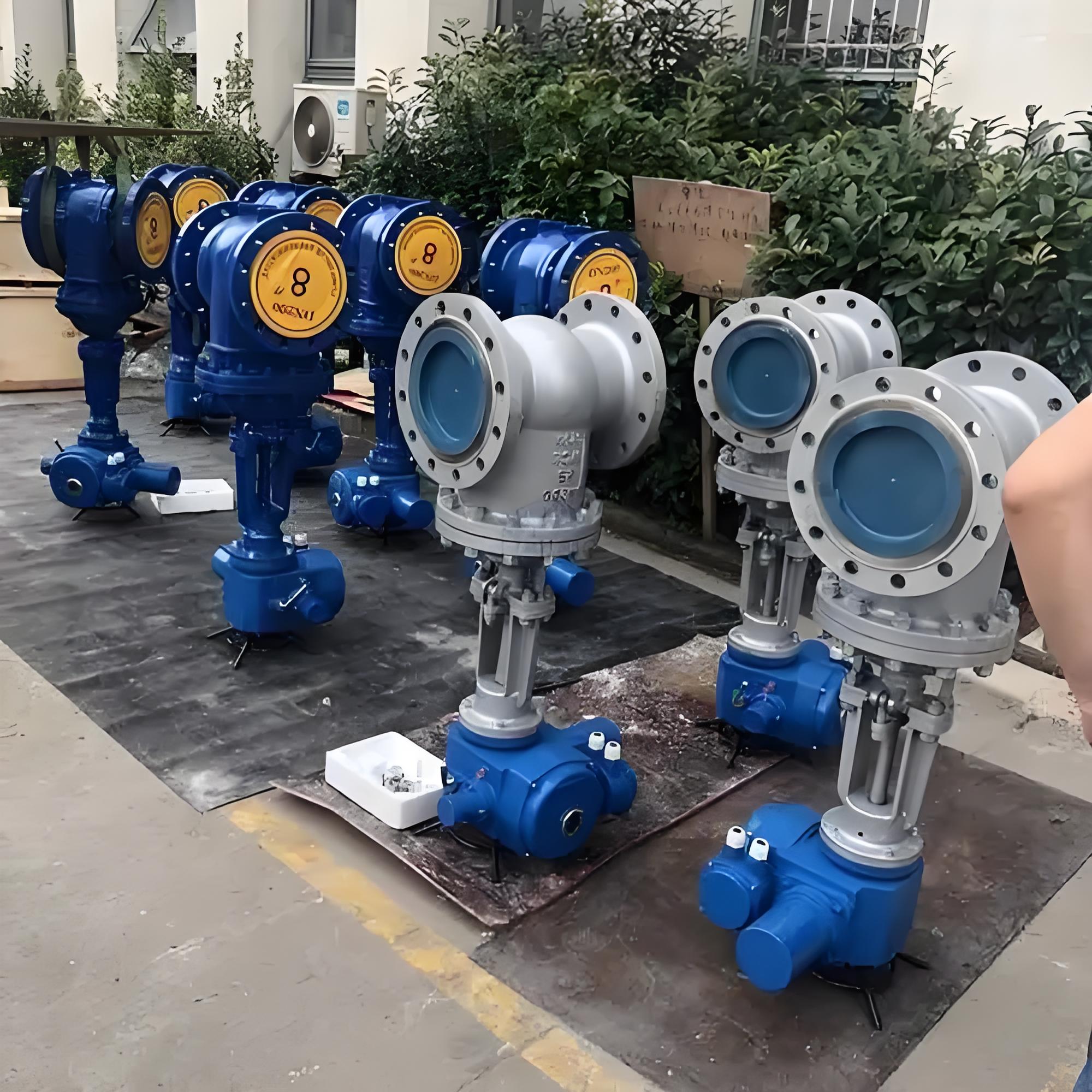

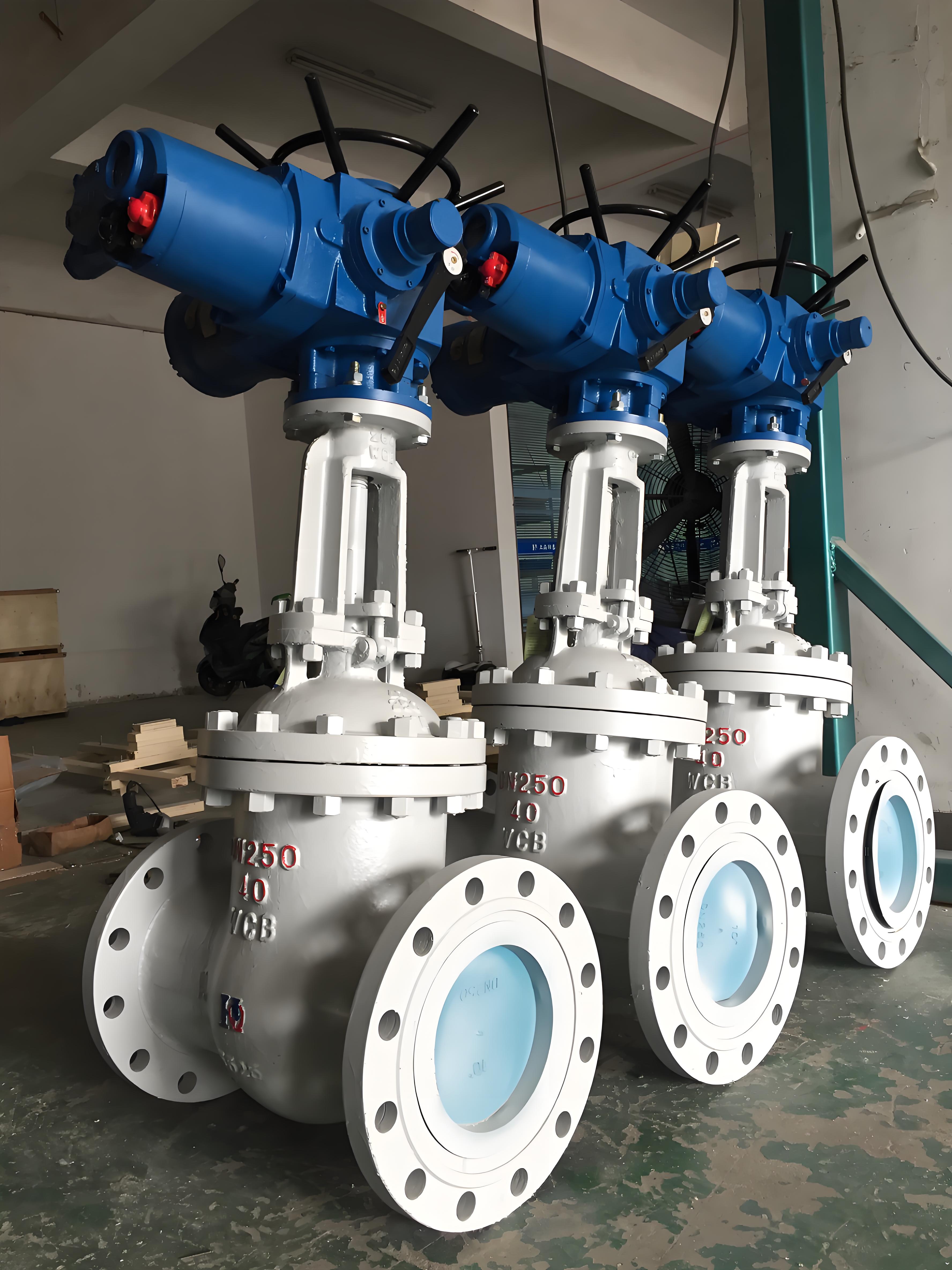

Z941H-25 DN100 為‌PN2.5MPa 碳鋼法蘭連接明桿楔式電動閘閥‌，采用‌多回轉執行器驅動剛性/彈性單閘板垂直升降‌，適用于水、蒸汽及油品介質的全開全關截斷控制 。‌‌

型號含義與核心參數

• ‌Z‌：閘閥；‌9‌：電動驅動；‌4‌：法蘭連接；‌1‌：明桿楔式剛性單閘板結構；‌H‌：密封面堆焊 Cr13 或司太立硬質合金；‌25‌：公稱壓力 PN2.5MPa（25kgf/cm²）；‌DN100‌：公稱通徑 100mm 。
• ‌公稱壓力‌：PN2.5MPa（殼體試驗壓力約 3.8MPa，密封試驗約 2.75MPa）。
• ‌適用溫度‌：碳鋼（WCB）材質 -29℃～425℃；若為鉻鉬鋼可達 550℃。
• ‌適用介質‌：水、蒸汽、油品、非強腐蝕性化工流體（不適用于含懸浮顆?；蝾l繁調節工況）。
• ‌連接標準‌：法蘭尺寸 JB/T79-94 或 GB/T9113，結構長度 GB/T12221 。‌‌

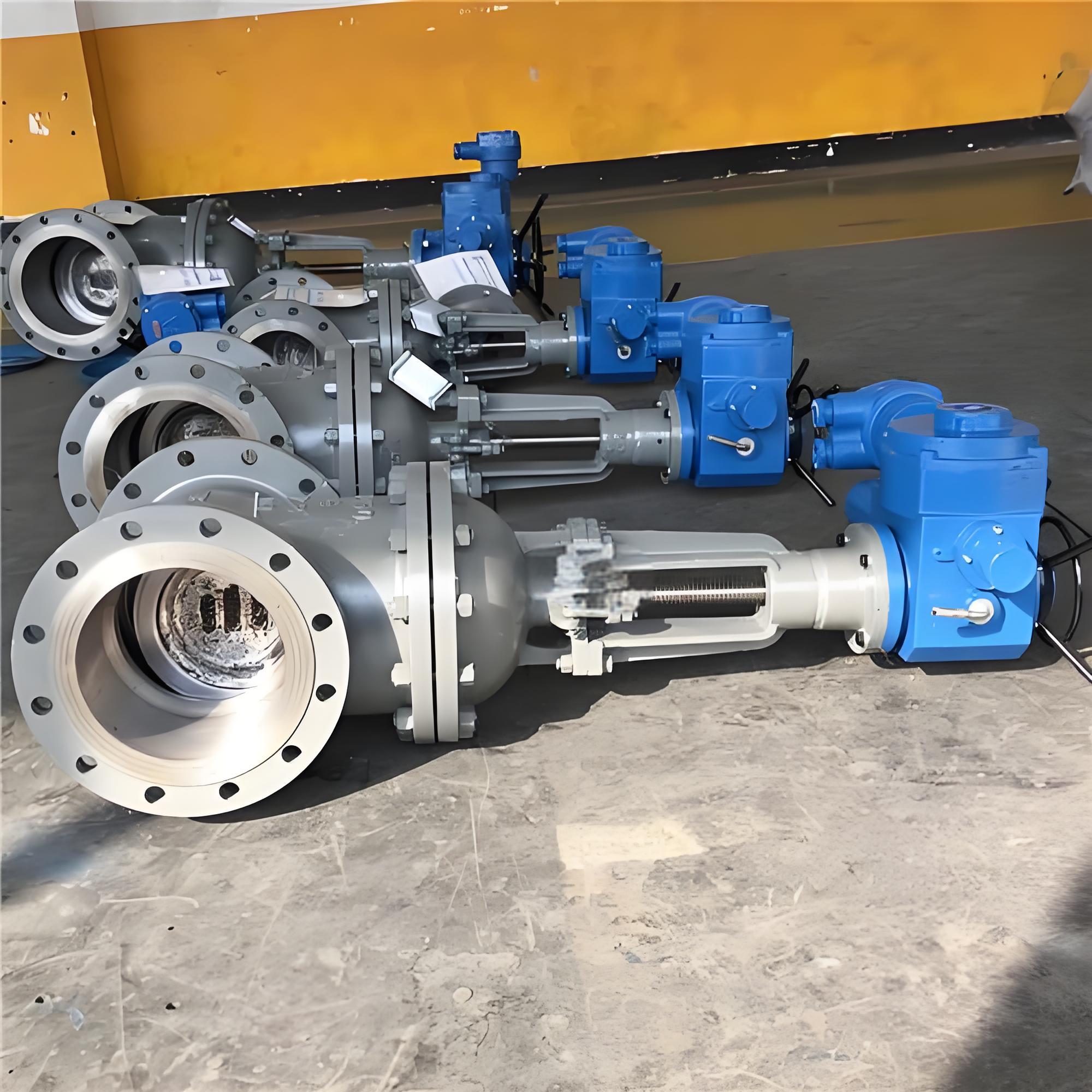

結構組成與材質配置

1. ‌閥體/閥蓋‌：鑄鋼 WCB（碳素鋼），承壓強度高，耐溫性好 。
2. ‌閘板‌：WCB 基體，密封面堆焊‌司太立（Stellite）鈷基硬質合金‌或 Cr13 不銹鋼，采用楔式剛性或彈性單閘板設計，中大口徑內置推力軸承降低力矩 。
3. ‌閥桿‌：2Cr13 或 1Cr13，經調質及表面氮化處理，明桿結構（閥桿隨閘板升降，開度可視）。
4. ‌密封副‌：硬密封結構，泄漏等級通常達 IV 級（金屬密封）；填料多為柔性石墨或 PTFE V 型環，防吹出閥桿設計 。
5. ‌電動執行機構‌：多回轉式（開關型或智能型），電壓 AC380V/220V，防護等級 IP55/IP67，具備轉矩保護、手電動切換及限位功能 。‌‌

關鍵性能特點

• ‌流阻特性‌：直通式流道，全開時流阻極小，不擾流，無方向限制（雙向流動）。
• ‌密封性能‌：硬密封耐磨耐高溫，但關閉時需較大扭矩，嚴禁用于節流以防密封面沖蝕 。
• ‌操作方式‌：支持遠程電控、PLC 集成及現場手動應急操作；啟閉行程較長，動作時間優于截止閥但慢于蝶閥 。
• ‌安裝要求‌：通常水平安裝，調試前需手動預開至半程以防相序錯誤損壞電機；需預留閥桿升降空間（明桿結構高度較大）。‌‌

典型外形尺寸參考（PN25 DN100）

• ‌結構長度 (L)‌：約 300mm（符合 GB/T12221 標準系列）。
• ‌法蘭外徑 (D)‌：約 215mm；‌螺栓孔中心圓 (D1)‌：約 180mm；‌螺栓規格‌：通常為 8-M16 或 8-M18 。
• ‌閥門總高 (H)‌：含電動裝置約 750mm-900mm（視執行器型號而定），裸閥高度約 350mm-400mm 。‌‌

該閥門廣泛用于電力、石化、供熱管網的切斷系統，‌不建議用于調節流量或含固體顆粒介質‌，定期潤滑閥桿螺紋及檢查執行器轉矩是維護重點 。‌‌
