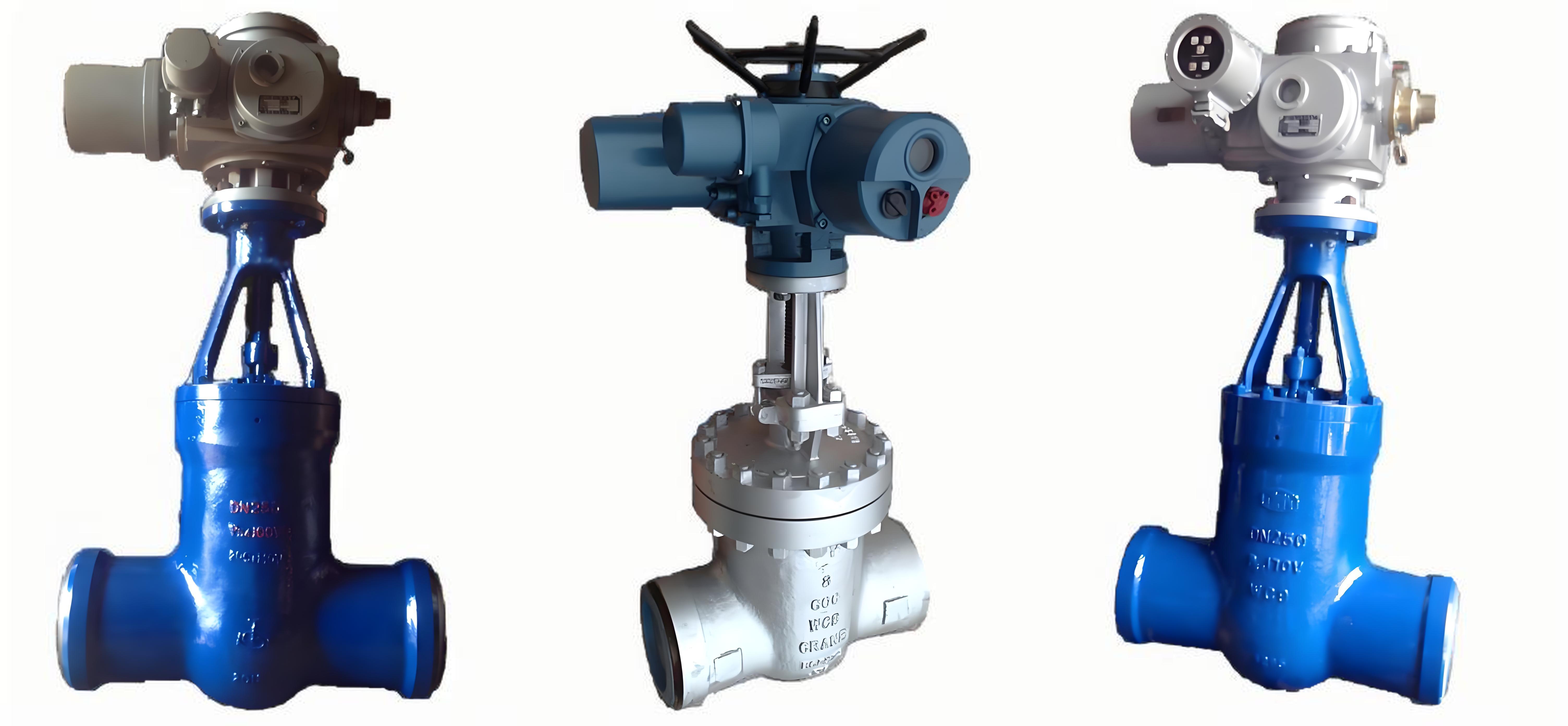

Z961H-25 DN800 是‌公稱壓力 PN2.5MPa、DN800 大口徑電動焊接閘閥‌，采用‌明桿楔式剛性單閘板 + 堆焊鐵基合金硬密封‌，適用‌水/蒸汽/油品‌介質，工作溫度‌≤425℃‌，專用于‌火電、石化大口徑主管路切斷‌，嚴禁節流 。‌‌

核心性能參數

• ‌型號解析‌：Z(閘閥)-9(電動)-6(對焊連接)-1(明桿楔式單閘板)-H(密封面堆焊鐵基合金)-25(PN2.5MPa/25kgf/cm²)
• ‌壓力等級‌：公稱壓力 PN2.5 MPa；殼體強度試驗約 3.8 MPa；密封試驗約 2.8 MPa
• ‌溫度范圍‌：標準碳鋼配方可達 ‌-29℃~425℃‌；若閥體升級為鉻鉬鋼（如 Z961H-25I）可延伸至 ‌550℃‌
• ‌適用介質‌：水、過熱蒸汽、油品、非強腐蝕性化工流體；不適用于強酸強堿或含固體顆粒介質
• ‌結構特征‌：對焊端（BW）、大口徑單閘板、柔性石墨填料、雙向承壓設計；DN800 屬特大口徑，結構長度通常遵循 GB/T 12221 或 E101 標準

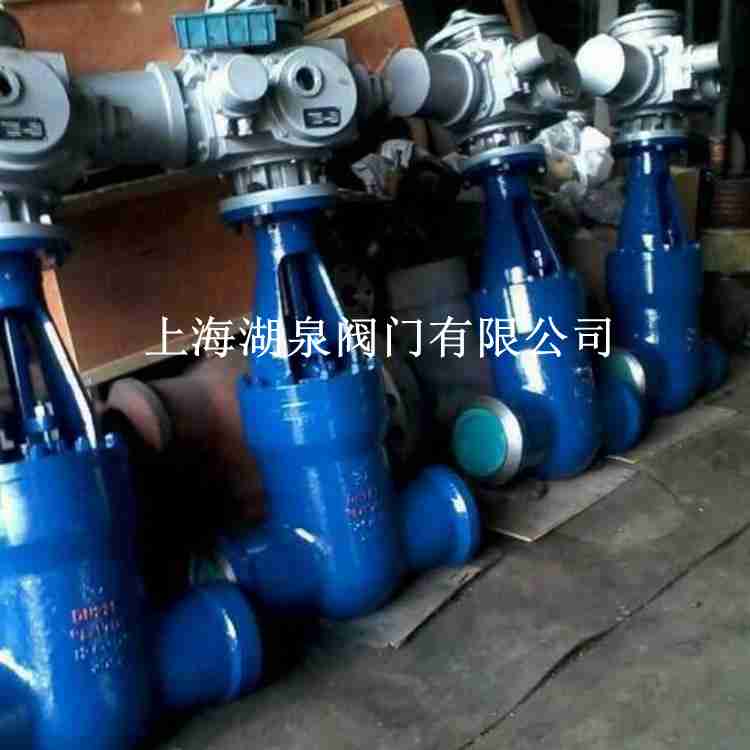

• ‌驅動方式‌：配多回轉電動執行機構，支持遠程開關控制，啟閉力矩大，需校驗扭矩匹配

工程應用要點

1. ‌典型場景‌：火力發電廠主蒸汽/給水管道、石油化工大型裝置進出料切斷、冶金行業高溫介質管路；特別適用于需‌零泄漏隔離‌且‌極少調節‌的大口徑干線
2. ‌安裝限制‌：必須‌垂直安裝‌（閥桿向上），焊接坡口需按標準加工，避免強制對口產生應力；DN800 閥門自重極大，需獨立支架支撐
3. ‌使用禁忌‌：‌嚴禁用于節流調節‌（半開狀態易沖刷損壞密封面）；長期半開會導致閘板振動、密封失效及卡阻
4. ‌選型注意‌：DN800 規格非所有廠家標準庫存，需確認結構長度、焊接端尺寸及電動執行器扭矩是否匹配實際工況壓差；高溫工況需確認閥體材質是否為 Cr-Mo 鋼（如 WC6/WC9）以防高溫蠕變

關鍵材料與標準

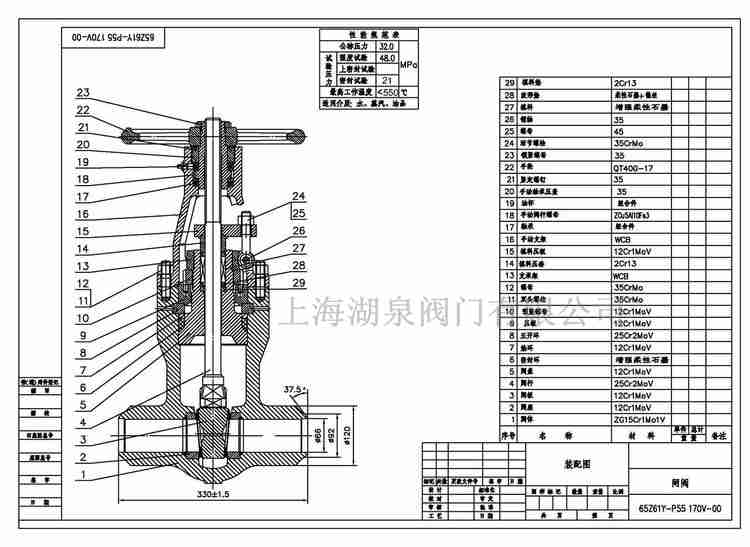

• ‌主要零件‌：閥體/閘板常用 WCB（≤425℃）或 ZG1Cr5Mo/12Cr1MoV（≤550℃）；密封面堆焊 D507/D577 鐵基合金；填料為柔性石墨
• ‌執行標準‌：設計制造參照 ‌JB/T 3595‌（電站閥門）或 ‌GB/T 12234‌；試驗按 ‌JB/T 9092‌ / ‌API 598‌；結構長度按 ‌GB/T 12221‌ 或 ‌ANSI B16.10‌‌‌

注：DN800 屬特大口徑，實際工程中需重點核算管道應力對焊接接頭的影響，并預留足夠的操作與維護空間。具體尺寸重量需向制造商索取單線圖確認。
