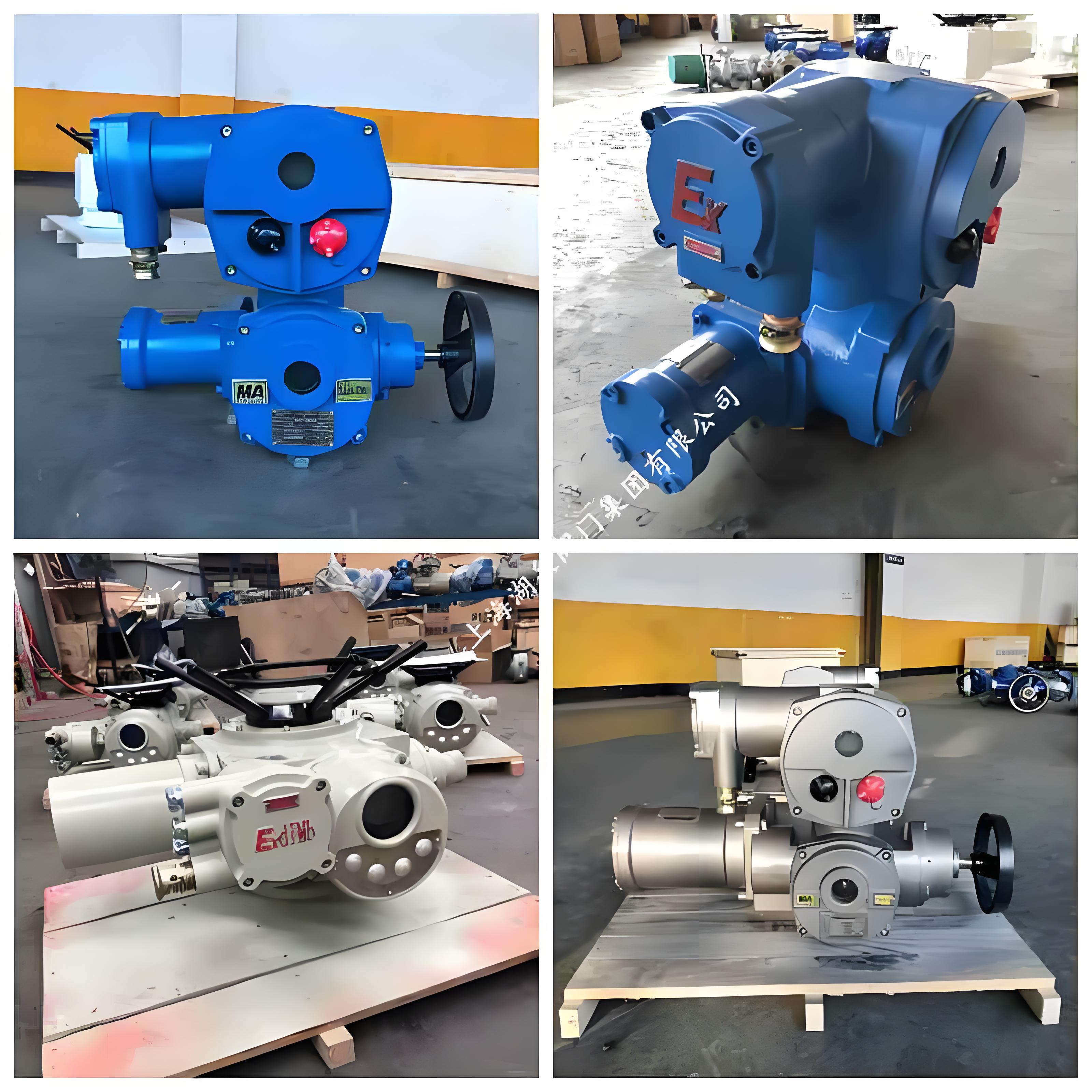

Z60-24B 是公稱轉矩 600N·m、額定電壓 24V（控制或特殊電機配置，常規多為 380V/220V 需確認銘牌）、隔爆型“d"多回轉閥門電動裝置，核心原理為‌電機驅動減速機構輸出轉矩，通過行程與力矩雙重控制實現閥門啟閉，外殼采用隔爆結構阻止內部爆炸引燃外部環境‌。‌‌

設計原理與核心參數

• ‌傳動結構‌：由隔爆型電動機、多級齒輪減速箱、力矩控制機構（凸輪/傳感器）、行程控制機構（微動開關/編碼器）、手 - 電動切換機構及開度指示器組成；電機旋轉經減速增扭后驅動閥桿直線或旋轉運動 。
• ‌隔爆機制‌：電氣腔體采用‌隔爆接合面（法蘭間隙、粗糙度嚴格符合 GB3836.2）‌，內部爆炸火焰經縫隙冷卻熄滅，不引燃外部爆炸性氣體；接線盒與電機均為專用隔爆組件（如 YBDF 系列）。
• ‌控制邏輯‌：具備‌行程限位‌（全開/全關切斷電源）與‌過力矩保護‌（卡阻時脫扣或停機）雙重安全機制；支持現場/遠程切換，部分型號含 4-20mA 反饋信號 。
• ‌關鍵參數‌：公稱轉矩‌600 N·m‌，輸出轉速通常‌24/36 r/min‌（可調），最大閥桿直徑約‌48mm‌，工作制為‌短時 15-30 分鐘‌，防護等級 IP65，防爆標志 Ex d IIB T4（通用工業）或 Ex d I（礦用，需區分）。‌‌

安裝規范與強制注意事項

1. ‌安裝姿態‌：推薦‌電機水平、電氣箱蓋向上或水平‌安裝，嚴禁電機向下；確保周圍留有維修空間，便于手動操作與接線 。
2. ‌連接要求‌：與閥門連接螺栓強度不低于‌8.8 級‌；牙嵌式連接軸向間隙需保持在‌1-2mm‌，防止卡死或脫開；閥桿對中誤差需極小，避免側向力損壞機構 。
3. ‌防爆安全紅線‌：‌嚴禁在爆炸環境帶電開蓋‌；操作前必須切斷電源；安裝/維護時‌不得損傷隔爆面‌，結合面需涂防銹油并緊固到位，保證隔爆間隙合規 。
4. ‌調試流程‌：通電前檢查‌接地可靠性‌；先手動調整閥門至全關/全開位，再分別校準‌行程凸輪‌與‌力矩凸輪‌；最后同步開度指示器與遠傳電位器 。
5. ‌環境適配‌：確認現場爆炸性氣體組別（IIA/IIB）與溫度組別（T1-T4）匹配產品防爆標志；潮濕/腐蝕環境需額外防護，電纜引入須使用專用壓緊密封接頭 。‌‌

注：Z60-24B 中"24"在不同廠家可能指代控制電壓或特定序列號，常規工業多回轉電裝主電機電壓多為 380V/50Hz，若確認為 24V 直流/交流特種型號，請務必核對具體產品銘牌與技術協議，以防接線錯誤燒毀電機 。‌‌
