1. 產品概述

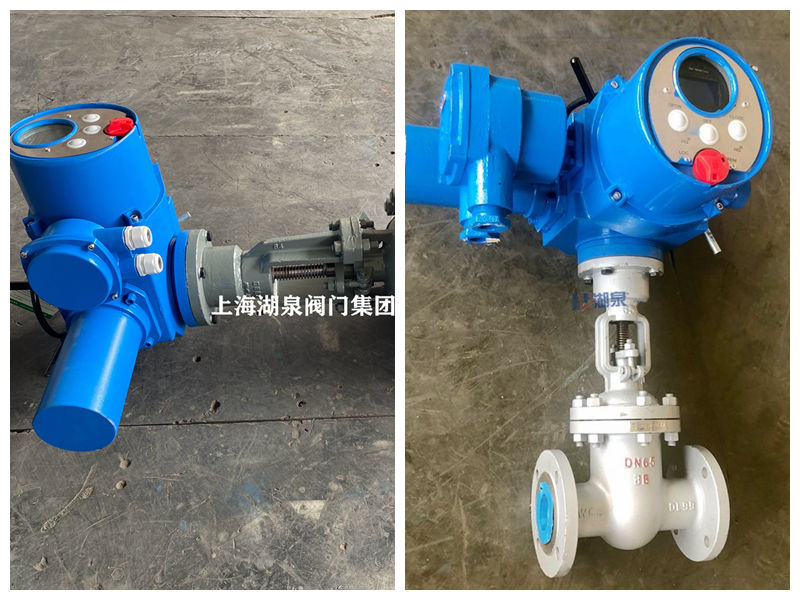

Z941H-16C DN100 是一款專為高溫蒸汽工況設計的智能調節型電動法蘭閘閥。該閥門由高性能鑄鋼閥體與智能化多回轉電動執行機構組成，具備遠程自動控制、精確流量調節及可靠截?cái)喙δ?。其型?hào)含義如下：

• ‌Z‌：閘閥
• ‌9‌：電動驅動
• ‌4‌：法蘭連接
• ‌1‌：楔式單閘板結構
• ‌H‌：合金鋼密封面（硬質合金）
• ‌16‌：公稱壓力 PN1.6 MPa (16 bar)
• ‌C‌：閥體材質為碳鋼 (WCB)
• ‌DN100‌：公稱通徑 100mm

該產品廣泛應用于火力發電、石油化工、供熱管網等行業的蒸汽管路系統中，用于介質的接通、截?cái)嗉氨壤{(diào)節。

2. 主要技術參數

3. 核心結構與特點

3.1 閥體部分

• ‌優質選材‌：閥體采用 WCB 鑄鋼整體鑄造，強度高，耐高壓，適應蒸汽熱脹冷縮特性。
• ‌硬密封設計‌：密封面采用司太立 (Stellite) 鈷基硬質合金堆焊，經精密研磨，硬度高、耐磨損、耐高溫、抗擦傷，確保在蒸汽沖刷下長期保持密封性能。
• ‌楔式剛性閘板‌：采用楔式單閘板結構，結構簡單緊湊，關閉時能產生楔緊力，增強密封效果。
• ‌雙向密封‌：支持雙向承壓，安裝時無需區分介質流向，便于現場施工。
• ‌倒密封結構‌：閥桿上部設有倒密封，當閥門全開時，可有效保護填料函不受介質壓力沖擊，防止外漏，延長填料壽命。

3.2 智能電動執行機構

• ‌智能調節‌：內置伺服控制模塊，接收 4-20mA 信號，可實現閥門開度的連續精確調節，滿足蒸汽流量或壓力的過程控制需求。
• ‌轉矩保護‌：具備過載保護功能，當閥門卡阻或到達極限位置時，自動切斷電機電源，防止電機燒毀。
• ‌手動優先‌：配備手輪操作機構，支持電動/手動切換。在斷電或調試情況下，可通過手輪進行緊急操作。
• ‌狀態反饋‌：提供開度反饋信號 (4-20mA) 及開關到位無源觸點信號，便于接入 DCS 或 PLC 系統。
• ‌相位保護‌：具備缺相、相序保護功能，防止因接線錯誤導致電機反轉損壞閥門。

4. 工作原理

通過電動執行器接收控制系統的指令信號，驅動多回轉齒輪箱輸出扭矩，帶動閥桿螺母旋轉，使閥桿做直線升降運動。閥桿帶動楔式閘板垂直于流道方向上下移動，從而改變流道截面積，實現對蒸汽流量的調節或完全截?cái)唷?/span>

5. 應用領域

• ‌熱力電站‌：主蒸汽管道、旁路系統、疏水系統。
• ‌工業供熱‌：集中供熱管網、換熱站蒸汽入口調節。
• ‌石油化工‌：工藝蒸汽伴熱、反應釜加熱蒸汽控制。
• ‌制藥食品‌：滅菌柜蒸汽供應、CIP 清洗系統。

6. 安裝與維護注意事項

• ‌安裝前檢查‌：清除閥腔內雜物，檢查法蘭密封面是否完好。建議將閥門置于微開狀態進行管道吹掃，防止焊渣損傷密封面。
• ‌安裝方向‌：閥門可水平或垂直安裝，但執行器朝上安裝更利于維護和散熱。
• ‌電氣接線‌：嚴格按照接線圖操作，注意電壓等級匹配。初次調試時，務必確認電機轉向與閥門開關方向一致。
• ‌定期維護‌：
  • 定期檢查填料壓蓋，如有輕微泄漏可適當擰緊壓蓋螺栓。
  • 保持執行器外部清潔，防止雨水、灰塵侵入。
  • 長期不動作的閥門，建議每月進行一次全行程啟閉操作，以防卡澀。
• ‌蒸汽工況特別注意‌：在通入蒸汽前，應先進行暖管疏水，避免水擊現象對閥門造成沖擊。高溫工況下，停機后應注意閥門的熱態密封性變化。

7. 選型建議

• 若工況溫度超過 425℃，建議選用鉻鉬鋼 (WC6/WC9) 材質的 Z941Y 系列。
• 若對調節精度要求極高，建議選擇帶有定位器的智能一體化執行機構。
• 若環境存在易燃易爆氣體，必須選用防爆型電動裝置 (ExdⅡBT4)。
