產品概述

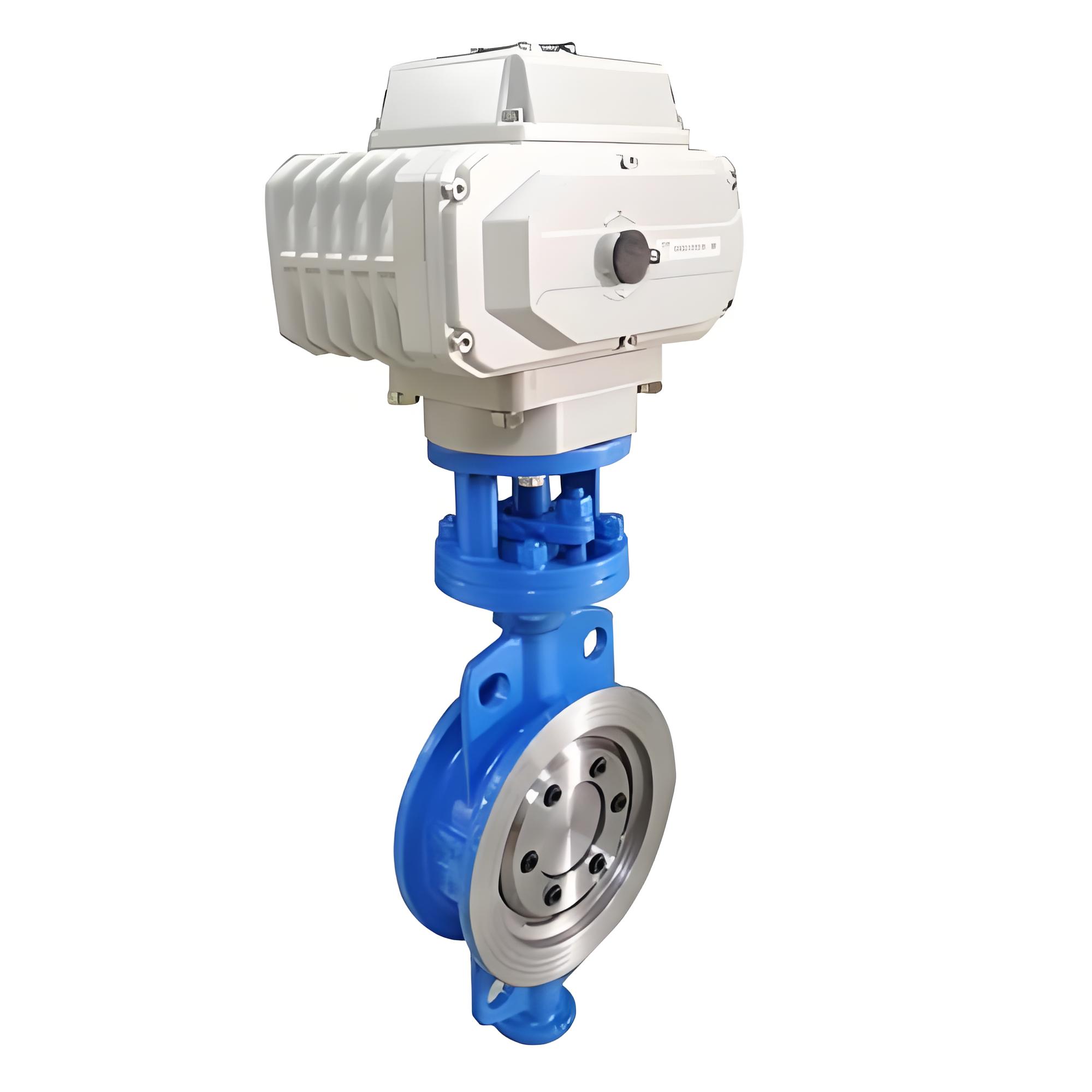

D973H-16C DN100 是一款高性能的鑄鋼材質電動三偏心多層次硬密封蝶閥。該閥門專為高溫、高壓及強腐蝕性工況設計，廣泛應用于冶金、電力、石油、化工等工業管道系統中，用于流體的精確截斷與調節。其核心優勢在于采用三維偏心結構設計與金屬硬密封技術，實現了長壽命、低扭矩及零泄漏的運行效果。

型號含義解析

• ‌D‌：閥門類型代號，代表蝶閥。
• ‌9‌：傳動形式代號，代表電動驅動。
• ‌7‌：連接形式代號，代表對夾式連接（Wafer Type），結構緊湊，節省安裝空間。
• ‌3‌：結構形式代號，代表三偏心多層次密封結構。
• ‌H‌：密封面材料代號，代表堆焊合金金屬硬密封。
• ‌16‌：公稱壓力等級，代表 PN1.6 MPa（即 16 bar）。
• ‌C‌：閥體材質代號，代表碳鋼/鑄鋼（Carbon Steel），適用于一般腐蝕性介質及高溫環境。
• ‌DN100‌：公稱通徑為 100mm。

核心技術特點

1. 三維偏心密封結構

該閥門采用獨特的三偏心原理設計，使蝶板在開啟和關閉過程中，密封面之間幾乎無摩擦、無干涉。這種設計顯著減少了密封面的磨損，延長了閥門使用壽命，并實現了“越關越緊”的自鎖密封功能，確保在高壓工況下的密封可靠性。

2. 多層次硬密封設計

• ‌雙重密封優勢‌：密封圈選用不銹鋼制作，結合軟硬層疊式金屬片結構，兼具金屬硬密封的耐高溫、耐磨損特性與彈性密封的高密封性。
• ‌耐磨涂層‌：蝶板密封面堆焊鈷基硬質合金，極大提升了表面的硬度和耐腐蝕性，特別適用于含有顆?；蛞捉Y焦的介質。
• ‌雙向密封‌：具備優異的雙向密封性能，安裝時不受介質流向限制，也不受空間位置影響，可任意方向安裝。

3. 優化的流體動力學設計

大規格蝶板采用絎架式結構，強度高且重量輕，有效降低了流阻，增大了過流面積，流量特性趨于直線調節，提高了控制精度。

4. 智能電動執行機構

• ‌防護等級‌：配備 IP67 防護等級外殼，適應惡劣工業環境。
• ‌控制模式‌：支持開關型、調節型等多種控制方式，可接收 4-20mA、1-5V 等標準信號進行智能調節。
• ‌電源適配‌：支持 AC220V、AC380V、DC24V 等多種電壓輸入，滿足不同現場供電需求。
• ‌力矩范圍‌：針對 DN100 規格，配置合適力矩范圍的電動頭，確保啟閉平穩可靠。

主要技術參數

尺寸參考 (DN100)

注：具體尺寸可能因廠家不同略有差異，以下為典型參考值

• ‌結構長度 (L)‌: 約 56 mm
• ‌法蘭外徑 (D1)‌: 約 190 mm
• ‌高度 (H)‌: 約 125 mm
• ‌螺栓孔中心圓直徑‌: 約 125 mm
• ‌螺栓孔數量及直徑‌: 8-Φ23 mm

應用領域

• ‌電力行業‌：鍋爐給水、蒸汽管道、冷卻水系統。
• ‌石油化工‌：原油輸送、成品油管道、工藝氣體控制。
• ‌冶金行業‌：高爐煤氣、熱風管道、除塵系統。
• ‌其他領域‌：城市供熱、污水處理、食品醫藥（需確認衛生級要求）等工業管道。

選型與訂貨須知

• ‌介質類型‌：明確是水、蒸汽、油品還是其他化學介質。
• ‌工作參數‌：提供最高工作壓力、最高工作溫度及正常流量范圍。
• ‌電源與控制‌：指定電動執行機構的電壓（如 AC220V）、控制信號類型（開關量或模擬量 4-20mA）及故障安全位置（失電開/關/保位）。
• ‌特殊要求‌：如有防爆、防火、緊急切斷等特殊功能需求，需提前說明。
