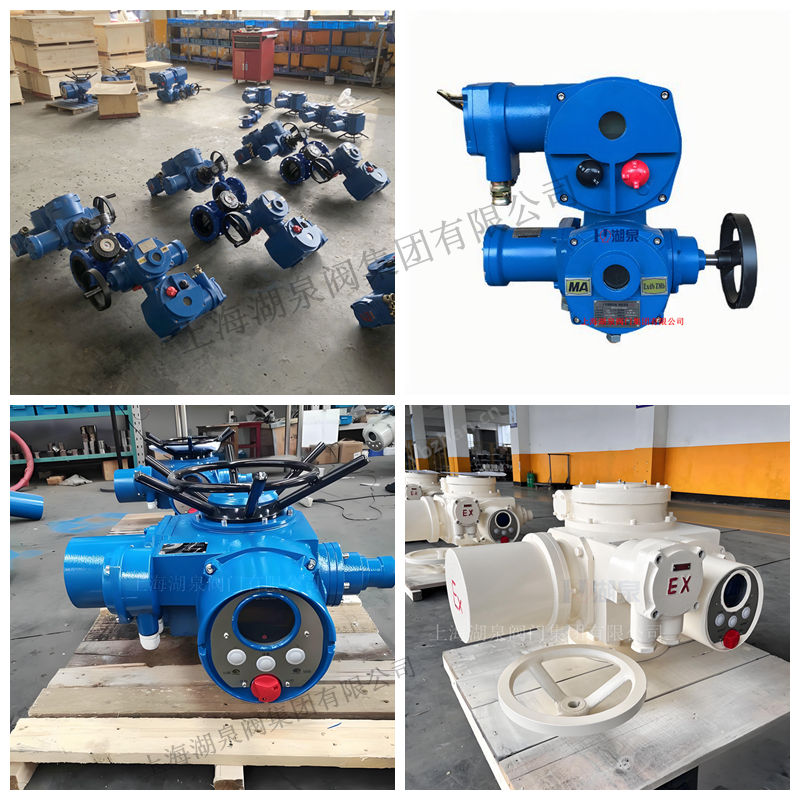

上海湖泉閥門集團有限公司ZBK60-24/660 是一款專為煤礦井下易燃易爆環境設計的國產礦用隔爆型一體式閥門電動裝置。該設備具備“MA”煤安標志，符合中國國家安全標準，主要用于驅動閘閥、截止閥、隔膜閥等直線運動閥門，或通過增加二級減速機構適配蝶閥、風門等角行程閥門。其核心優勢在于將驅動電機、減速機構、控制模塊及防爆外殼集成于一體，實現了閥門的遠程集中控制、就地控制及自動化調節。

一、 產品概述

ZBK系列電動裝置是在傳統ZB系列基礎上升級的一體化智能型產品。“ZBK”型號中，“Z”代表閥門電動裝置，“B”代表隔爆型，“K”代表礦用（或一體化控制），“60”表示輸出轉矩為600N·m（約60kgf·m），“24”表示輸出轉速為24r/min，“660”表示額定工作電壓為AC 660V。該裝置采用微電子技術，內置控制單元，無需外接復雜的控制箱即可實現基本操作，同時支持與KXBC系列專用控制箱或DCS系統對接，廣泛應用于煤礦井上、井下的排水系統、壓風系統及瓦斯抽放系統的管路控制中。

二、 主要技術特點

• ‌高等級防爆安全‌

  • ‌防爆型式‌：礦用隔爆型，防爆標志通常為 Ex d I Mb（適用于煤礦井下甲烷環境）。
  • ‌隔爆結構‌：采用高強度鑄鋁或鑄鐵隔爆外殼，將可能產生火花、電弧的電氣部件與外部爆炸性氣體完全隔離。隔爆接合面參數嚴格符合 GB3836.2 標準，確保在危險環境中安全運行。
  • ‌防護等級‌：通常達到 IP65 或 IP67，具備優異的防塵、防水性能，適應井下潮濕、多塵環境。

• ‌一體化智能控制‌

  • ‌集成設計‌：內部集成力矩控制、行程控制、開度指示及手電動切換機構。
  • ‌多重保護‌：具備過力矩保護、過載保護、缺相保護、短路保護及漏電保護功能。當閥門卡阻或電機過熱時，自動切斷電源并報警，防止設備損壞。
  • ‌信號反饋‌：提供4-20mA或開關量信號，實時反饋閥門開度位置，便于中央控制室監控。

• ‌適應性強‌

  • ‌電壓適配‌：專為煤礦電網設計，支持 AC 660V 三相電源（也可定制 AC 380V），頻率 50Hz。
  • ‌環境耐受‌：工作環境溫度 -20℃～+60℃，相對濕度 ≤95%（+25℃時），大氣壓力 80kPa～106kPa，無強烈震動和腐蝕性氣體。

三、 主要技術參數

四、 結構與工作原理

裝置主要由隔爆型電動機、行星齒輪減速機構、力矩控制機構、行程控制機構、開度指示機構、手-電動切換機構及電氣控制模塊組成。

• ‌動力傳輸‌：電動機啟動后，通過多級齒輪減速，將高轉速低扭矩轉換為低轉速高扭矩，驅動閥門閥桿旋轉。
• ‌力矩控制‌：當閥門關閉到位或遇到異常阻力時，力矩控制機構動作，切斷電機電源，防止過載損壞閥門或電機。
• ‌行程控制‌：通過計數齒輪記錄轉圈數，精確控制閥門的開啟和關閉位置。

五、 安裝與維護注意事項

• ‌安裝要求‌：

  • 安裝前應核對銘牌防爆標志與環境是否相符。
  • 推薦電機水平安裝，電氣箱蓋向上或垂直，便于維護和散熱。
  • 與閥門連接時，牙嵌軸向間隙應保持 1~2mm，連接螺釘強度不低于 8.8 級。
  • 必須可靠接地，接線盒內密封圈需完好，電纜引入裝置需壓緊以確保防爆性能。

• ‌調試與維護‌：

  • 出廠時力矩和行程已初步整定，現場可根據實際閥門阻力微調。
  • 定期檢查隔爆面是否銹蝕，如有損傷需及時修復并涂防銹油。
  • 定期潤滑減速機構，檢查電氣絕緣性能。
  • 嚴禁在帶電狀態下打開隔爆外殼。

六、 應用領域

ZBK60-24/660 廣泛應用于中國各大礦業集團的煤礦井下非采掘工作面，包括：

• 礦井排水系統的主排水管閥門控制。
• 壓風自救系統的管路截斷與控制。
• 瓦斯抽放管道的流量調節與安全截斷。
• 消防灑水系統的自動控制。
