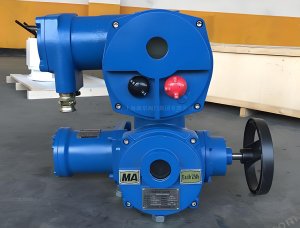

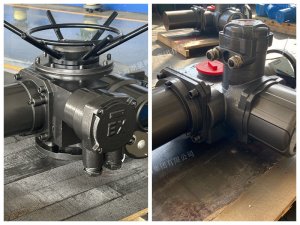

上海湖泉閥門集團有限公司ZB90-24/200(380) 是一款專為煤礦及存在爆炸性氣體環境的工業場所設計的多回轉閥門電動執行機構。該設備主要用于驅動閘閥、截止閥、隔膜閥等做直線運動的閥門，也可通過增加二級減速機構用于蝶閥、風門等回轉運動閥門的啟閉與調節。其核心優勢在于具備高等級的防爆性能、可靠的轉矩輸出以及靈活的遠程控制能力，是實現閥門自動化控制的關鍵驅動裝置。

一、 型號含義解析

根據行業標準及廠家命名規則，‌ZB90-24/200(380)‌ 的具體含義如下：

• ‌ZB‌：代表“隔爆型”（Zhi Bao）多回轉閥門電動裝置。
• ‌90‌：代表額定輸出轉矩為 ‌90 kgf·m‌（約等于 ‌900 N·m‌）。
• ‌24‌：代表輸出軸轉速為 ‌24 r/min‌（轉/分）。
• ‌200‌：代表輸出軸最大轉圈數為 ‌200 轉‌（適用于行程較長的閥門）。
• ‌(380)‌：代表額定工作電壓為三相交流 ‌380V‌，頻率 50Hz。

二、 主要技術參數

三、 產品結構與設計特點

• ‌隔爆外殼設計‌
  裝置采用高強度隔爆外殼，將可能產生火花、電弧的電氣部件與外部爆炸性氣體混合物完全隔離。隔爆接合面參數嚴格符合 GB3836.2 標準，確保在危險環境中安全運行。

• ‌機電一體化結構‌

  • ‌體積小、重量輕‌：優化內部齒輪傳動結構，便于在狹窄空間安裝。
  • ‌手動/電動切換‌：配備半自動手輪切換機構。當需要手動操作時，按下切換手柄即可脫離電動狀態；通電運行時，自動復位至電動狀態，操作簡便且安全。

• ‌高精度控制與保護‌

  • ‌行程控制‌：采用機械式計數器或電子編碼器，精確控制閥門的開度（0-200轉范圍內任意設定）。
  • ‌轉矩保護‌：內置轉矩限制機構，當閥門關閉過緊或遇到障礙物導致過載時，自動切斷電機電源，保護閥門和電機不被損壞。
  • ‌相序自動糾錯‌：部分智能型型號具備相序識別功能，防止因接線錯誤導致電機反轉或故障。

• ‌狀態指示與反饋‌

  • ‌現場指示‌：配有清晰的開度指示盤，直觀顯示閥門當前開啟百分比或轉圈數。
  • ‌信號反饋‌：可輸出開到位、關到位、正在運行、故障報警等無源觸點信號，便于接入 DCS 或 PLC 系統進行遠程監控。

四、 適用環境與標準

• ‌執行標準‌：
  • JB/T8528-1997《普通型閥門電動裝置技術條件》
  • JB/T8529-1997《隔爆型閥門電動裝置技術條件》
  • GB3836.1 & GB3836.2《爆炸性氣體環境用電氣設備》
• ‌適用介質‌：適用于無強烈震動、無破壞金屬和絕緣材料腐蝕性氣體的環境。
• ‌應用領域‌：廣泛應用于煤礦井下排水系統、洗煤廠、電力、冶金、石油、化工、造紙及污水處理等行業。

五、 安裝與調試注意事項

• ‌安裝方向‌：推薦電機水平安裝，電氣箱蓋向上或垂直，以便于潤滑和維護。
• ‌連接間隙‌：與閥門連接時，牙嵌軸向間隙應保持在 1~2mm，避免卡死。
• ‌接地要求‌：接線盒內的接地端子必須可靠接地，確保防爆安全。
• ‌電纜引入‌：使用符合防爆要求的密封圈（邵氏硬度45-55度），壓緊螺母需擰緊，防止氣體進入殼體。
• ‌調試順序‌：先調整關向轉矩和行程，再調整開向轉矩和行程，最后校準開度指示器。建議在閥門全關狀態下進行初始設定。
