一、 產品概述

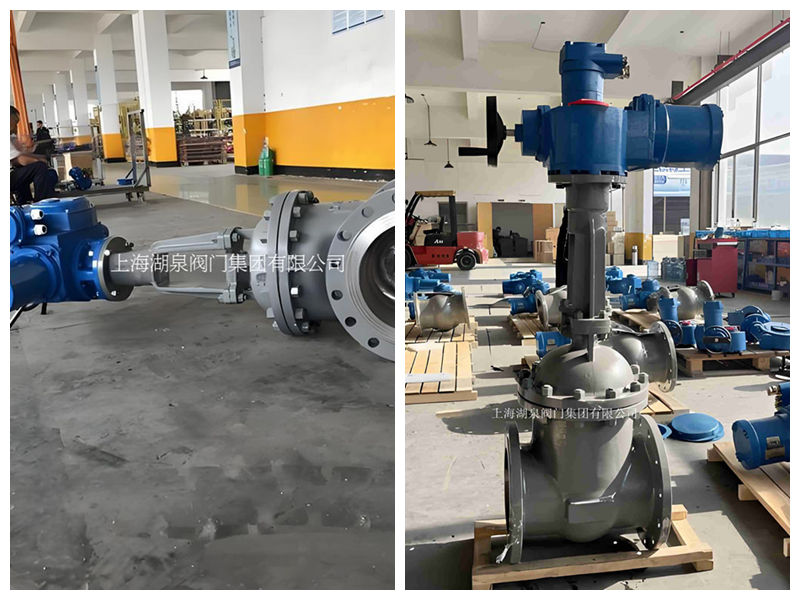

上海湖泉閥門集團有限公司Z941H-40C DN200 是一款符合國家標準 GB/T 12234 設計制造的法蘭連接明桿楔式電動閘閥。該閥門主體采用優質鑄鋼（WCB）材質，公稱壓力為 PN4.0MPa（40公斤），公稱通徑為 DN200。它通過多回轉式電動執行機構驅動閥桿螺母，使閘板作垂直升降運動，從而實現管道介質的全開或全關控制。該產品廣泛應用于石油、化工、電力、冶金及城市給排水等工業管路系統中，主要用于截?cái)嗷蚪油ü苈分械乃?、蒸汽、油品等非腐蝕性或弱腐蝕性介質。

二、 主要技術參數‌

• ‌產品名稱‌：電動法蘭閘閥
• ‌型號規格‌：Z941H-40C DN200
• ‌公稱壓力‌：PN4.0 MPa (40 Bar)
• ‌公稱通徑‌：DN200 (8英寸)
• ‌主體材質‌：WCB (鑄鋼)
• ‌適用溫度‌：-29℃ ～ 425℃
• ‌適用介質‌：水、油品、蒸汽、天然氣等
• ‌連接方式‌：法蘭連接 (符合 JB/T 79 標準)
• ‌制造標準‌：GB/T 12234 (設計與制造)、GB/T 12221 (結構長度)、GB/T 13927 (試驗與檢驗)

三、 結構特點與優勢‌

• ‌流體阻力小‌：閥體內部介質通道直通，介質流經閥門時不改變流動方向，流阻系數極小，節能效果顯著。
• ‌密封性能可靠‌：密封面通常堆焊司太立鈷基硬質合金或不銹鋼，具有耐磨、耐高溫、耐腐蝕特性；配合柔性石墨填料，確保閥桿處密封嚴密，無外漏。
• ‌啟閉省力平穩‌：采用楔式彈性閘板結構，能自動補償密封面的磨損，提高密封壽命。中大口徑閥門配備推力軸承或滾動軸承，有效降低啟閉力矩，操作輕便。
• ‌自動化控制‌：配備高性能電動執行器，支持遠程控制、就地控制及PLC智能控制。具備行程控制和轉矩保護功能，防止因過載損壞閥門或電機。部分型號支持4-20mA信號反饋，便于集成到DCS系統。
• ‌雙向流通‌：介質流動方向不受限制，可從閥門兩側任意方向流過，安裝靈活方便。

四、 應用領域

• ‌火力發電廠‌：主蒸汽管道、給水管道、循環水系統。
• ‌石油化工‌：原油輸送、成品油管道、工藝水管線。
• ‌冶金行業‌：冷卻水系統、壓縮空氣管道。
• ‌城市建設‌：大型供水管網、污水處理設施。

五、 安裝與維護注意事項‌

• ‌安裝方向‌：閥門一般應水平安裝在管道上，電動執行機構位于上方，以便于操作和維護。
• ‌調試要求‌：初次安裝通電前，建議手動將閥門開啟至約50%位置，檢查電機相序是否正確，避免反向運行導致閥門卡死或執行器損壞。
• ‌定期維護‌：定期檢查電動執行器的電氣接線及機械傳動部件，保持閥桿螺紋清潔并定期加注潤滑脂，確保操作靈活。長期關閉的閥門應定期微動開關，防止密封面粘連。
