1. 產品概述

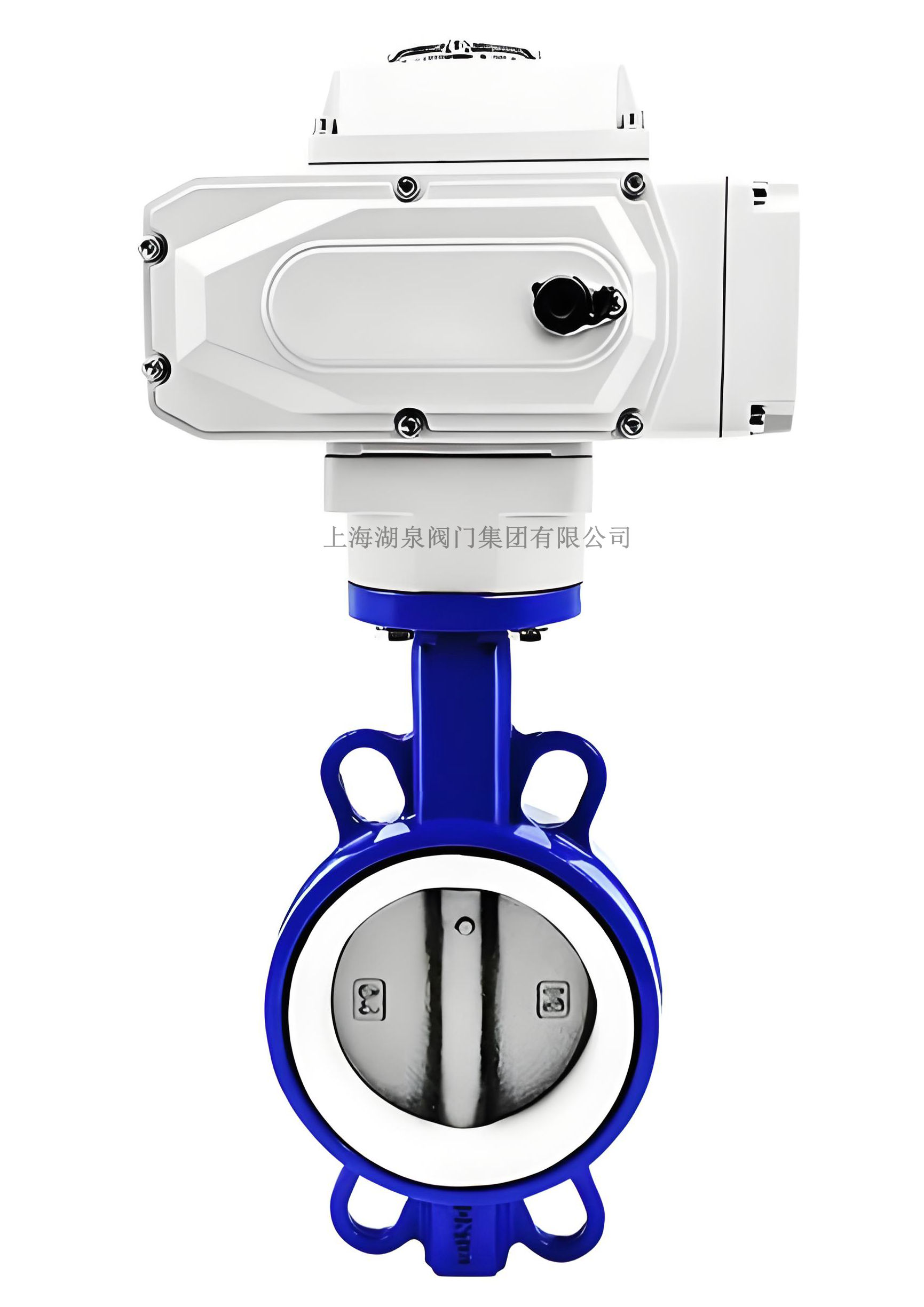

上海湖泉閥門集團有限公司D971X-10Q DN450 是一款高性能的工業管道控制閥門，采用對夾式連接結構，公稱通徑為450mm，公稱壓力為1.0MPa（10公斤）。該閥門主體材質通常為球墨鑄鐵（代號Q），閥板及密封面內襯聚四氟乙烯（PTFE），驅動方式結合了電動執行器與渦輪傳動機構（或指具備手動渦輪應急功能的電動蝶閥）。其設計旨在解決強腐蝕性、高潔凈度要求介質下的流體截斷與調節問題，具有優異的耐化學腐蝕性能和密封可靠性。

2. 型號含義解析

• ‌D‌：蝶閥 (Butterfly Valve)
• ‌9‌：電動驅動 (Electric Drive)
• ‌7‌：對夾式連接 (Wafer Type)
• ‌1‌：中線型結構 (Center Line)
• ‌X‌：橡膠/軟密封（此處特指內襯PTFE的軟密封形式）
• ‌-10‌：公稱壓力 PN1.0 MPa
• ‌Q‌：閥體材質為球墨鑄鐵 (QT450-10)
• ‌DN450‌：公稱通徑 450mm

3. 主要技術參數

4. 產品結構與特點

4.1 內襯PTFE優勢

• ‌超強耐腐蝕‌：PTFE被稱為“塑料王”，能耐受絕大多數強酸、強堿及有機溶劑的侵蝕，適用于化工、制藥等苛刻工況。
• ‌低摩擦系數‌：PTFE表面光滑，摩擦系數極低，使得閥門啟閉力矩小，操作輕便，減少磨損。
• ‌高潔凈度‌：內襯表面平整，不易結垢，不污染介質，符合食品、醫藥行業的衛生要求。

4.2 結構設計

• ‌對夾式結構‌：體積小、重量輕，安裝空間需求小，便于在狹窄管道間安裝。
• ‌雙偏心/中線設計‌：采用雙偏心結構或優化中線設計，實現“越關越緊”的密封效果，確保雙向密封性能。
• ‌一體化閥軸‌：閥桿與蝶板采用一體化或高強度連接設計，消除泄漏點，提高結構強度。

4.3 驅動系統（電動+渦輪）

• ‌智能電動執行器‌：支持AC220V/380V或DC24V電源，可接收4-20mA、0-10V等標準信號進行精確調節。具備過載保護、過熱保護、雙重限位（電氣+機械）功能。
• ‌渦輪手動機構‌：配備蝸輪蝸桿手動裝置，作為電動失效時的應急操作手段，或通過渦輪減速增扭，確保大口徑閥門（DN450）的手動操作省力順暢。

5. 應用領域

該產品廣泛應用于以下行業的自動化控制系統中：

• ‌化工行業‌：酸堿溶液、有機溶劑輸送管道的截斷與調節。
• ‌環保水處理‌：污水處理廠、海水淡化系統中的腐蝕性介質控制。
• ‌電力行業‌：電廠脫硫脫硝系統、循環水系統。
• ‌食品醫藥‌：對潔凈度要求較高的流體控制。
• ‌造紙輕工‌：紙漿、漂白液等介質的管道控制。

6. 執行標準

• ‌設計制造‌：GB/T 12238-2008《法蘭和對夾連接彈性密封蝶閥》
• ‌結構長度‌：GB/T 12221-2005
• ‌法蘭連接尺寸‌：GB/T 9113-2000 / GB/T 17241.6-1998
• ‌壓力試驗‌：GB/T 13927-2008
• ‌驅動裝置‌：JB/T 8219-1999《工業過程控制系統用電動執行機構》

7. 選型與訂貨須知

在訂購 D971X-10Q DN450 對夾式電動渦輪蝶閥（內襯PTFE）時，請明確以下信息：

• ‌介質性質‌：確認介質的腐蝕性成分、濃度及是否含顆粒，以確保PTFE襯里的適用性。
• ‌工作溫度與壓力‌：確認實際工況是否在閥門允許范圍內。
• ‌電源電壓‌：明確電動執行器的電源要求（如 AC220V, AC380V, DC24V）。
• ‌控制方式‌：選擇開關型（兩位式）還是調節型（4-20mA模擬量控制）。
• ‌防爆要求‌：若用于易燃易爆環境，需指定防爆等級（如 ExdⅡBT4）。
• ‌附件需求‌：是否需要手輪、限位開關、位置變送器等附加功能。

注：具體外形尺寸及安裝數據請參考廠家提供的DN450規格說明書，安裝時需注意對中，避免管道應力作用于閥體。
