1. 產品概述

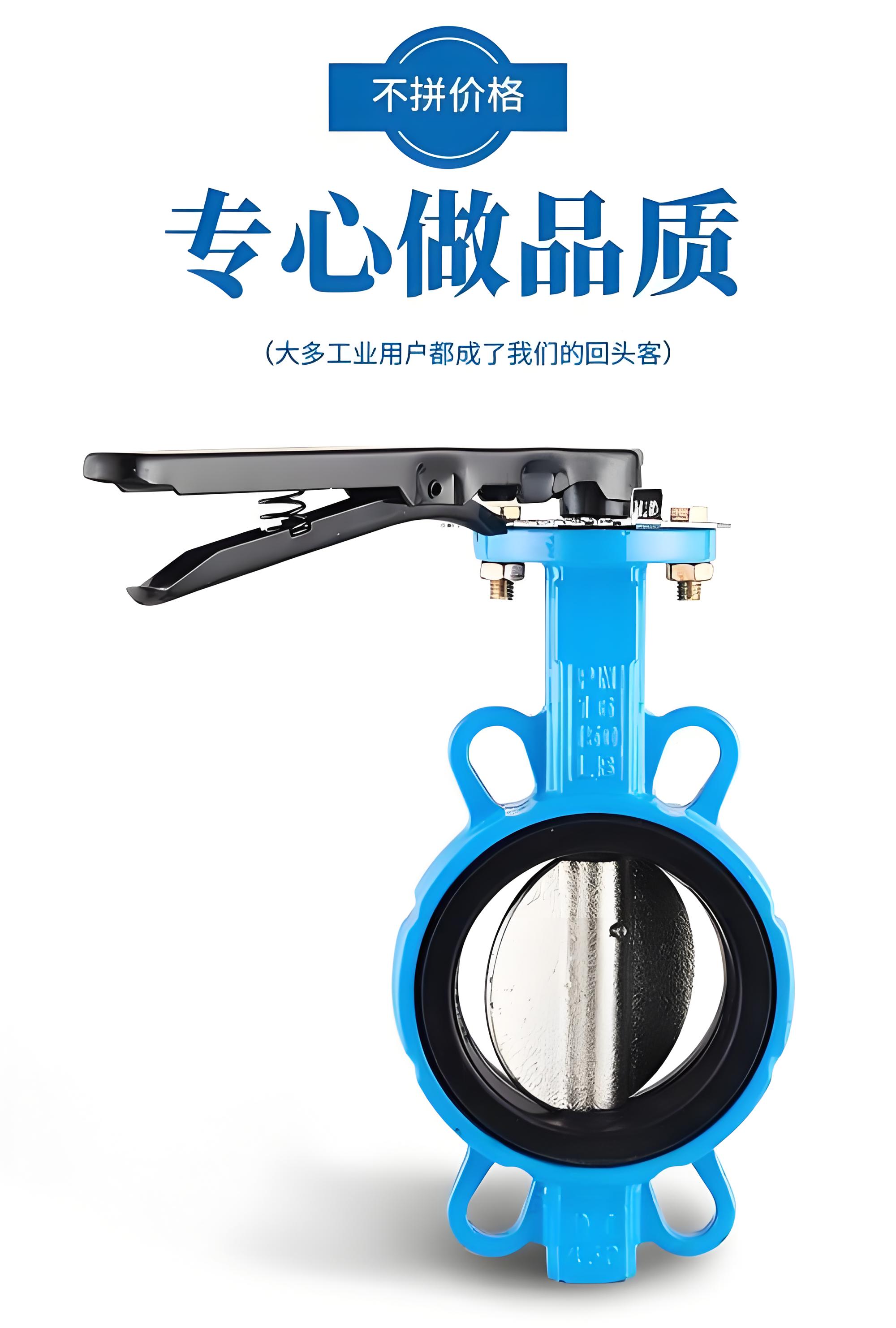

上海湖泉閥門集團有限公司D71X-16型對夾式軟密封蝶閥是一款符合國家標準的中線旋轉閥，專為流體管路的截?cái)嗯c調節設計。其中，“D”代表蝶閥，“7”表示對夾連接方式，“1”代表中線結構，“X”指閥座密封材料為橡膠，“16”表示公稱壓力為1.6MPa。DN100規格適用于中等口徑管道，憑借結構緊湊、重量輕、啟閉迅速及密封性能優異等特點，成為水處理、給排水及工業管道系統中的核心控制元件。

2. 核心技術參數

• ‌型號規格‌：D71X-16 DN100
• ‌公稱通徑‌：100mm
• ‌公稱壓力‌：1.6 MPa
• ‌強度試驗壓力‌：2.4 MPa
• ‌密封試驗壓力‌：1.76 MPa
• ‌適用溫度‌：
  • 丁腈橡膠（NBR）：-40℃ ～ 90℃
  • 氟橡膠（FKM）：-20℃ ～ 200℃
• ‌適用介質‌：清水、污水、空氣、油品及弱腐蝕性流體
• ‌驅動方式‌：手動（手柄操作）
• ‌泄漏率標準‌：符合GB/T 13927標準，實現雙向密封零泄漏

3. 結構與材質特點

• ‌閥體材質‌：通常采用高強度球墨鑄鐵（QT450）或灰鑄鐵（HT200/HT250），具備優異的抗壓性與耐腐蝕性，適應長期水下或潮濕環境。
• ‌蝶板設計‌：采用圓盤板式結構，過流面積大，流體阻力小。蝶板經過精密加工，表面光滑，減少介質掛壁與結垢風險。
• ‌密封系統‌：采用可更換的彈性軟密封圈（丁腈橡膠或氟橡膠），利用介質壓力實現“越關越緊”的自密封效果。密封件耐老化、耐磨損，確保長期使用的可靠性。
• ‌閥軸材料‌：選用2Cr13不銹鋼或F304/F316不銹鋼，經調質處理，強度高且耐腐蝕，防止因銹蝕導致的卡阻現象。

4. 水處理領域應用優勢

• ‌高效截流與調節‌：只需旋轉手柄90°即可完成全開或全閉操作，操作力矩小，省力靈巧，便于現場快速控制水流。
• ‌安裝便捷節省空間‌：對夾式結構設計，無需配套厚重法蘭，直接通過螺栓將閥門夾持在管道法蘭之間。體積小、重量輕，極大節省了安裝空間，降低了施工成本與維護難度。
• ‌雙向密封無方向限制‌：支持雙向安裝，不受介質流向限制，簡化了管網設計與安裝流程。
• ‌維護成本低‌：結構簡單，零部件少。密封件可單獨更換，無需拆卸整個閥體，大幅降低了后期運維的時間與經濟成本。
• ‌適應性強‌：針對水處理中常見的泥沙、雜質工況，其中線平衡結構設計能有效抵消水壓波動，減少單邊磨損，保持長期穩定的密封性能。

5. 執行標準

• ‌制造標準‌：GB/T 12238
• ‌法蘭標準‌：GB/T 9113、GB/T 17241.6
• ‌結構長度‌：GB/T 12221
• ‌檢驗標準‌：GB/T 13927
