1. 產品概述

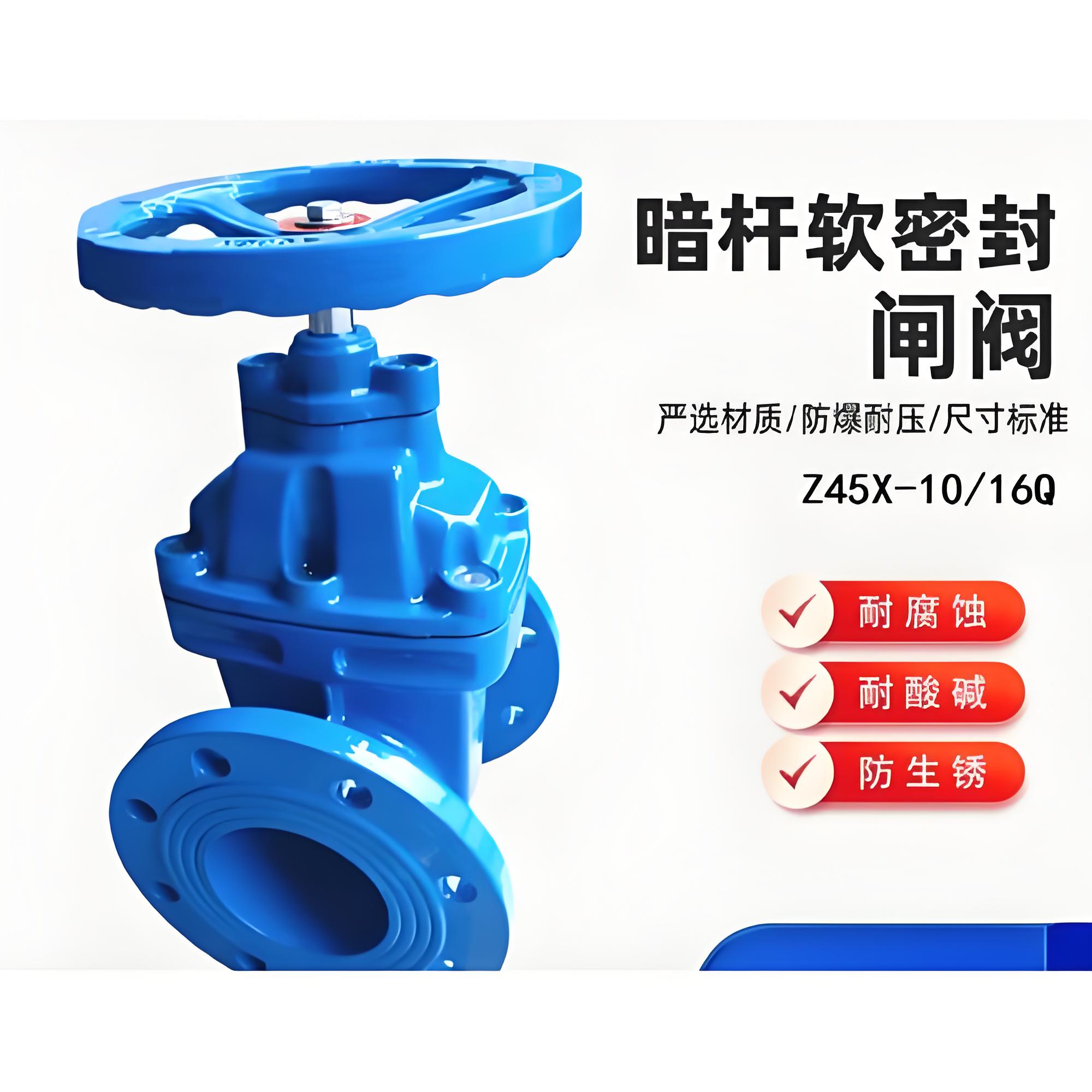

上海湖泉閥門集團有限公司Z45X-10Q/16Q 暗桿軟密封閘閥是一款專為給排水系統設計的新型閥門，是傳統硬密封閘閥的升級換代產品。該閥門采用球墨鑄鐵閥體，結合彈性座封技術，具有開關輕巧、密封可靠、使用壽命長等顯著優勢。DN65規格適用于中等口徑管道，廣泛應用于來水、污水、建筑消防及工業流體管線的截流與調節。

2. 型號含義解析

根據 JB/T 308 閥門型號編制標準，各字符含義如下：

• ‌Z‌：閘閥類
• ‌4‌：法蘭連接形式
• ‌5‌：暗桿楔式單閘板結構（閥桿不升降，節省安裝空間）
• ‌X‌：橡膠軟密封面（彈性座封）
• ‌10/16‌：公稱壓力等級，分別為 PN1.0 MPa 和 PN1.6 MPa
• ‌Q‌：閥體材質為球墨鑄鐵（QT450-10），強度高、韌性好

3. 核心結構與工作原理

• ‌彈性座封技術‌：閘板整體包覆優質橡膠（EPDM或NBR），利用橡膠受力產生的微量變形補償作用，實現與閥座的緊密貼合，達到“零泄漏”密封效果。
• ‌暗桿結構設計‌：閥桿螺母位于閥體內部，啟閉時閥桿僅旋轉而不上下移動。這種設計使得閥門整體高度恒定，特別適用于閥門井、泵房夾層等垂直空間受限的安裝環境。
• ‌平底式閥座‌：閥腔底部采用平底設計，無凹槽死角，介質流通阻力小，不易淤積泥沙雜物，有效防止因雜質堆積導致的密封失效。
• ‌三重密封防護‌：閥桿采用三道 O 型圈密封，大幅降低摩擦阻力，使手動操作更加省力，同時有效防止介質外漏。

4. 主要技術參數（DN65規格）

5. 主要零部件材質

• ‌閥體/閥蓋‌：球墨鑄鐵（QT450-10），內外表面噴涂無毒環氧樹脂，防腐防銹，符合飲用水衛生標準。
• ‌閘板‌：球墨鑄鐵骨架，整體包覆三元乙丙橡膠（EPDM）或丁腈橡膠（NBR）。
• ‌閥桿‌：不銹鋼（2Cr13 或更高牌號），耐腐蝕，強度高。
• ‌密封圈/O型圈‌：丁腈橡膠（NBR）或 EPDM，耐老化，彈性佳。
• ‌緊固件‌：鍍鋅螺栓或不銹鋼螺栓。

6. 產品優勢

• ‌密封性能：軟密封結構克服了一般閘閥易漏水、關不嚴的缺陷，密封壽命長。
• ‌操作輕便省力‌：低摩擦系數設計，即使長期未操作，啟閉依然靈活。
• ‌防腐耐用‌：球墨鑄鐵材質配合環氧粉末涂裝，耐酸堿腐蝕，適用于惡劣環境。
• ‌安裝維護便捷‌：法蘭連接標準化，拆裝方便；暗桿結構無需預留閥桿升降空間，簡化管道布局。
• ‌流阻小‌：全通徑直流式設計，壓力損失小，節能高效。

7. 應用領域

• ‌市政供水‌：自來水廠、城市管網、二次供水系統。
• ‌建筑工程‌：住宅小區、商業綜合體給排水及消防系統。
• ‌工業處理‌：污水處理廠、化工廠一般流體管路、電力循環水系統。
• ‌其他領域‌：食品醫藥、輕紡、冶金等行業的流體控制。

8. 選型與使用注意事項

• ‌壓力選擇‌：根據管道系統設計壓力選擇 PN10 或 PN16 等級，不可超壓使用。
• ‌介質限制‌：嚴禁用于蒸汽、高溫熱水（>80℃）或含有大量硬質顆粒雜質的介質，以免損壞橡膠密封面。
• ‌功能定位‌：主要用于管路的全開或全關切斷，不建議作為節流調節閥長期使用，以防橡膠沖刷磨損。
• ‌定期維護‌：建議定期啟閉閥門，防止橡膠長期受壓靜置產生永久變形，保持密封彈性。
