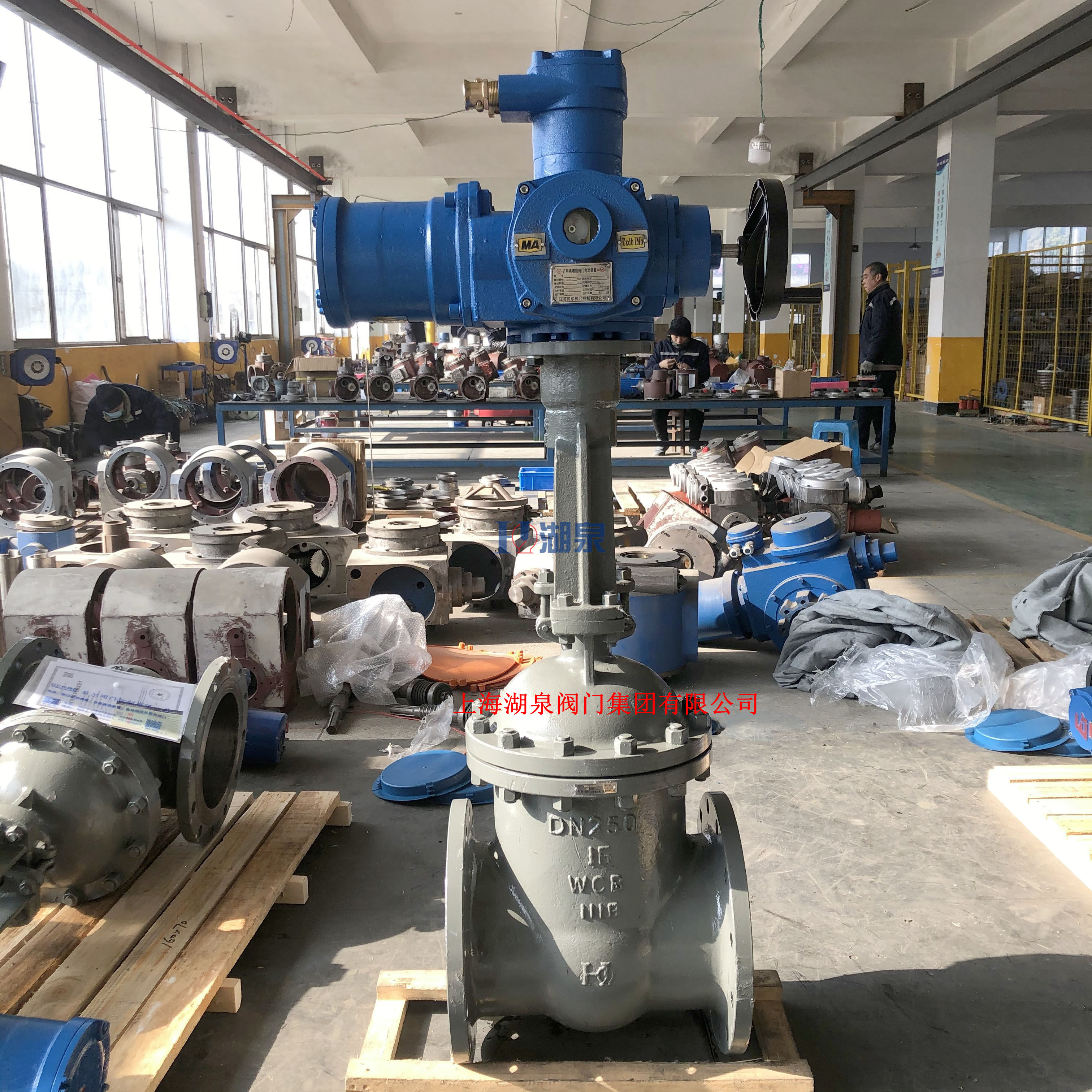

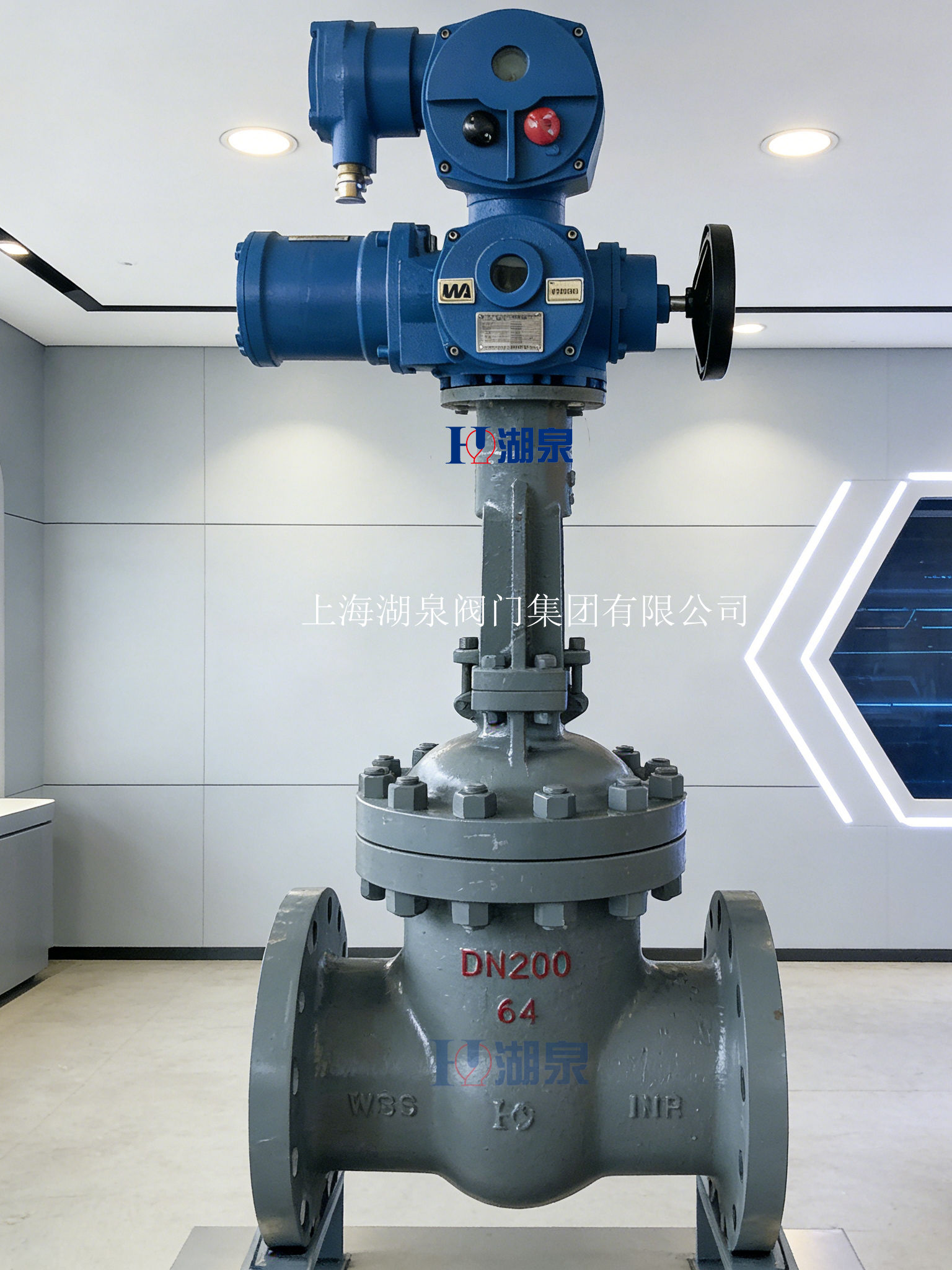

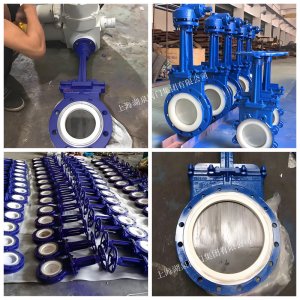

煤礦井下環境特殊，存在瓦斯、煤塵等爆炸性危險物質，因此電動閘閥的維護不僅涉及機械與電氣故障排除，更必須嚴格遵循防爆安全規范。本指南結合通用電動閥門故障處理邏輯與煤礦井下防爆管理要求，提供系統的診斷與維護操作方案。




一、 安全前置條件與防爆管理原則

在進行任何故障診斷或維護作業前，必須嚴格執行以下安全程序：

1. ‌資質與許可‌：檢修人員必須經過專門培訓并取得防爆檢查合格證。作業前需辦理相應等級的作業票（如第一種工作票、動火票等），并執行停電、掛牌、上鎖制度。
2. ‌環境檢測‌：作業區域瓦斯?jié)舛缺仨毜陀?.5%方可進行開蓋檢修作業。若涉及失爆風險，需立即停產撤人。
3. ‌防爆完整性保護‌：
   • ‌隔爆面保護‌：嚴禁損傷隔爆接合面。拆卸后需及時涂抹防銹油（厚度約0.02mm），確保無銹蝕、無劃痕。
   • ‌引入裝置密封‌：電纜引入裝置的密封圈壓縮率應保持在20%～30%，老化龜裂需立即更換，防止失爆。
   • ‌接地連接‌：確保內部接地跨接銅編織線截面積≥4mm²，斷股超10%需立即更換。

二、 常見故障診斷流程

采用“由外至內、由電至機”的邏輯進行排查。

1. 執行器不動作（電機不轉、無聲響）

• ‌現象‌：給開關信號后，執行器無任何反應。
• ‌診斷步驟‌：
  1. ‌電源檢查‌：測量控制回路電源（220V/380V/24VDC），確認有無缺相、虛接或熔斷器熔斷。
  2. ‌控制回路‌：檢查就地/遠程切換開關位置、急停按鈕是否復位；測量開/關限位觸點、力矩保護觸點是否斷路。
  3. ‌電機本體‌：測量電機繞組通斷及絕緣電阻，判斷是否燒毀；檢查接線盒內接線是否松動。
  4. ‌控制元件‌：檢查控制板、接觸器、繼電器是否損壞或觸點粘連。
• ‌解決方案‌：修復接線、更換熔斷器；復位急停及切換開關；調整或更換限位/力矩開關；更換損壞的電機或控制元件。

2. 電機運轉但閥門不啟閉（空轉或卡死）

• ‌現象‌：電機有聲音且轉動，但閥桿不動或動作異常。
• ‌診斷步驟‌：
  1. ‌機械連接‌：檢查執行器與閥桿連接套、鍵銷、聯軸器是否打滑、脫銷或磨損。
  2. ‌傳動機構‌：拆解減速箱，檢查齒輪是否磨損、打滑或斷齒。
  3. ‌閥體阻力‌：檢查閥門填料壓蓋是否過緊；閥桿是否銹蝕卡澀；閥體內是否有雜質卡堵或閥芯結垢。
• ‌解決方案‌：更換平鍵、銷釘或聯軸器，重新緊固；適當放松填料，除銹潤滑閥桿；拆解清理閥體雜物；更換磨損齒輪并加注專用潤滑脂。

3. 閥門到位后不停機（過沖、超程）

• ‌現象‌：閥門全開/全關后電機仍運轉，直至力矩保護跳閘。
• ‌診斷步驟‌：
  1. ‌限位開關‌：檢查開/關限位開關位置是否偏移，觸點是否氧化或接觸不良。
  2. ‌調節機構‌：檢查行程調節機構螺絲是否松動、打滑。
  3. ‌控制信號‌：檢查主控電路板限位信號輸入是否正常。
• ‌解決方案‌：重新調校行程限位，精準設定全開/全關點位；打磨觸點或更換限位開關；緊固調節螺絲；維修或更換主控板。

4. 力矩頻繁保護跳閘

• ‌現象‌：開關過程中中途停止，力矩保護動作。
• ‌診斷步驟‌：
  1. ‌設定值檢查‌：確認力矩設定值是否過小。
  2. ‌機械阻力‌：檢查介質壓力是否過大，閥芯是否結垢卡死，閥桿是否彎曲，軸承是否銹蝕。
  3. ‌傳感器狀態‌：檢查力矩傳感器或力矩開關是否漂移、損壞。
• ‌解決方案‌：在額定范圍內適當調大力矩設定；清理閥體結垢，手動盤車確認無卡滯；校正閥桿，更換軸承，合理調整填料松緊度；更換力矩檢測模塊。

5. 滲漏故障

• ‌現象‌：閥桿填料處外漏、法蘭面滲水/漏氣、閥體砂眼滲漏。
• ‌診斷步驟‌：
  1. ‌填料函‌：觀察填料壓蓋間隙，檢查盤根是否老化、硬化。
  2. ‌法蘭連接‌：檢查法蘭墊片是否老化，螺栓受力是否均勻。
  3. ‌閥體‌：檢查閥體是否有鑄造砂眼或裂紋。
• ‌解決方案‌：更換老化盤根，均勻壓緊壓蓋；更換法蘭墊片，對稱緊固螺栓；輕微砂眼可補焊修復，嚴重缺陷需更換閥體。

三、 標準化維護操作流程

1. 檢修前準備

• ‌隔離與泄壓‌：關閉上下游閥門，對管道進行泄壓、吹掃、置換，確保無殘留介質。高溫閥門需冷卻至常溫。
• ‌工具準備‌：準備防爆工具、絕緣工具、游標卡尺、塞尺、兆歐表等檢定合格的量具。
• ‌備件核查‌：確認密封圈、軸承、齒輪、電機等備件符合原設計規格，具備MA認證（礦用產品安全標志）。

2. 解體與檢查

• ‌標記與拆卸‌：斷開控制信號線并做好標記。拆除執行機構與閥體連接螺栓，分離執行機構。按順序拆卸閥蓋、閥桿、閘板等部件，記錄裝配關系。
• ‌清洗與檢測‌：徹底清洗各部件。重點檢查：
  • ‌密封面‌：使用紅丹粉檢查閘板與閥座密封面的貼合情況，查看有無磨損、劃痕。
  • ‌閥桿‌：檢查直線度、表面光潔度及螺紋完好性。
  • ‌隔爆面‌：檢查隔爆間隙是否符合標準（如軸徑>25mm時，間隙不超過0.3mm），粗糙度Ra≤6.3μm。

3. 修復與裝配

• ‌部件修復/更換‌：輕微腐蝕可鍍鉻修復，嚴重?fù)p壞件直接更換。確保新備件無質量缺陷。
• ‌裝配要點‌：
  • 填料分層裝填，接口錯開90°-120°，均勻壓緊。
  • 閥蓋螺栓對稱均勻緊固，力矩符合規范。
  • 執行機構與閥桿連接對準，確保無卡滯。
  • ‌防爆恢復‌：隔爆面涂抹氟醚油脂，確保密封圈壓縮率達標，接地連接可靠。

4. 調試與試驗

• ‌手動檢查‌：先進行手動操作，確認動作靈活、無卡澀。
• ‌電動調試‌：
  • 點動檢查電機轉向，必要時調整相序。
  • 調試全開/全關行程限位，確保定位準確。
  • 設定力矩保護值，驗證保護功能有效性。
• ‌密封試驗‌：進行殼體強度試驗（1.1倍公稱壓力）和密封面嚴密性試驗，保壓10-30分鐘，確認無滲漏。

四、 維護管理與閉環機制

1. ‌分級巡檢制度‌：

   • ‌日檢（每班）‌：外觀、溫度、聲音檢查，無需停電。
   • ‌周檢（7天）‌：隔爆面開蓋檢查，需辦理第一種工作票，本支路停電。
   • ‌月檢（30天）‌：絕緣電阻、接地電阻測試，需辦理第二種工作票。
   • ‌年檢（365天）‌：全項目拆檢，需區域停電，瓦斯?jié)舛?le;0.5%。

2. ‌缺陷閉環管理‌：

   • ‌A級缺陷（失爆）‌：立即停產，更換合格件，經三方驗收后恢復，考核責任單位績效。
   • ‌B級缺陷（密封圈老化等）‌：24小時內整改，更換后浸水1小時無氣泡為合格。
   • ‌C級缺陷（標識缺失等）‌：72小時內補全并拍照上傳。

3. ‌檔案與培訓‌：

   • 詳細記錄檢修日期、更換部件、調試數據及試驗結果，歸檔備查。
   • 定期開展防爆知識培訓與實操考核，不合格者離崗
